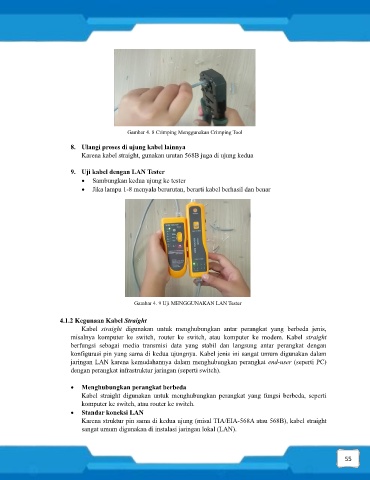

Gambar 4. 8 Crimping Menggunakan Crimping Tool

8. Ulangi proses di ujung kabel lainnya
Karena kabel straight, gunakan urutan 568B juga di ujung kedua

9. Uji kabel dengan LAN Tester
• Sambungkan kedua ujung ke tester
• Jika lampu 1-8 menyala berurutan, berarti kabel berhasil dan benar

Gambar 4. 9 Uji MENGGUNAKAN LAN Tester

4.1.2 Kegunaan Kabel Straight
Kabel straight digunakan untuk menghubungkan antar perangkat yang berbeda jenis,
misalnya komputer ke switch, router ke switch, atau komputer ke modem. Kabel straight
berfungsi sebagai media transmisi data yang stabil dan langsung antar perangkat dengan
konfigurasi pin yang sama di kedua ujungnya. Kabel jenis ini sangat umum digunakan dalam
jaringan LAN karena kemudahannya dalam menghubungkan perangkat end-user (seperti PC)
dengan perangkat infrastruktur jaringan (seperti switch).

• Menghubungkan perangkat berbeda
Kabel straight digunakan untuk menghubungkan perangkat yang fungsi berbeda, seperti
komputer ke switch, atau router ke switch.
• Standar koneksi LAN
Karena struktur pin sama di kedua ujung (misal TIA/EIA-568A atau 568B), kabel straight
sangat umum digunakan di instalasi jaringan lokal (LAN).

55
