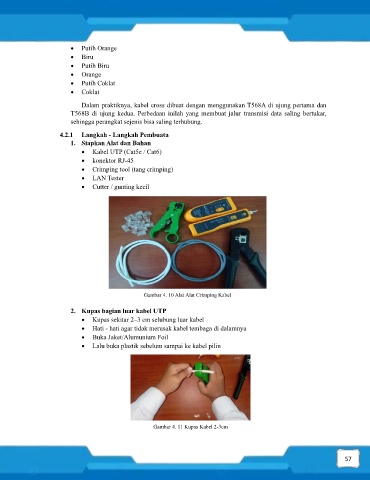

Page 65 - PJBL Rahma Aulia
P. 65
• Putih Orange
• Biru
• Putih Biru
• Orange
• Putih Coklat
• Coklat
Dalam praktiknya, kabel cross dibuat dengan menggunakan T568A di ujung pertama dan
T568B di ujung kedua. Perbedaan inilah yang membuat jalur transmisi data saling bertukar,
sehingga perangkat sejenis bisa saling terhubung.
4.2.1 Langkah - Langkah Pembuata
1. Siapkan Alat dan Bahan
• Kabel UTP (Cat5e / Cat6)
• konektor RJ-45
• Crimping tool (tang crimping)
• LAN Tester
• Cutter / gunting kecil
Gambar 4. 10 Alat Alat Crimping Kabel
2. Kupas bagian luar kabel UTP
• Kupas sekitar 2–3 cm selubung luar kabel
• Hati - hati agar tidak merusak kabel tembaga di dalamnya
• Buka Jaket/Alumunium Foil
• Lalu buka plastik sebelum sampai ke kabel pilin
Gambar 4. 11 Kupas Kabel 2-3cm
57
