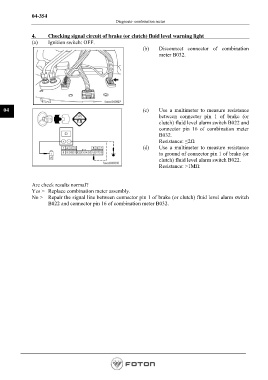

P. 498

04-354
                                                    Diagnosis- combination meter

               4.     Checking signal circuit of brake (or clutch) fluid level warning light
               (a)    Ignition switch: OFF.
                                                                (b)     Disconnect connector of combination
                                                                        meter B032.












   04                                                           (c)     Use a multimeter to measure resistance
                                                                        between connector pin 1 of brake (or
                                                                        clutch) fluid level alarm switch B022 and
                                                                        connector pin 16 of combination meter
                                                                        B032.
                                                                        Resistance: ≤2Ω
                                                                (d)     Use a multimeter to measure resistance
                                                                        to ground of connector pin 1 of brake (or
                                                                        clutch) fluid level alarm switch B022.
                                                                        Resistance: >1MΩ


               Are check results normal?
               Yes >   Replace combination meter assembly.
               No >    Repair the signal line between connector pin 1 of brake (or clutch) fluid level alarm switch
                      B022 and connector pin 16 of combination meter B032.
