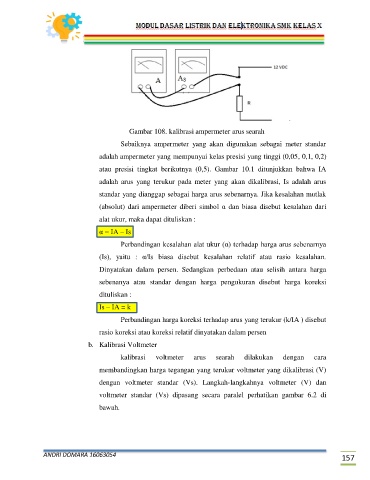

Gambar 108. kalibrasi ampermeter arus searah

Sebaiknya ampermeter yang akan digunakan sebagai meter standar
adalah ampermeter yang mempunyai kelas presisi yang tinggi (0,05, 0,1, 0,2)

atau presisi tingkat berikutnya (0,5). Gambar 10.1 ditunjukkan bahwa IA

adalah arus yang terukur pada meter yang akan dikalibrasi, Is adalah arus
standar yang dianggap sebagai harga arus sebenarnya. Jika kesalahan mutlak

(absolut) dari ampermeter diberi simbol α dan biasa disebut kesalahan dari
alat ukur, maka dapat dituliskan :

α = IA – Is

Perbandingan kesalahan alat ukur (α) terhadap harga arus sebenarnya
(Is), yaitu : α/Is biasa disebut kesalahan relatif atau rasio kesalahan.

Dinyatakan dalam persen. Sedangkan perbedaan atau selisih antara harga
sebenanya atau standar dengan harga pengukuran disebut harga koreksi

dituliskan :
Is – IA = k

Perbandingan harga koreksi terhadap arus yang terukur (k/IA ) disebut

rasio koreksi atau koreksi relatif dinyatakan dalam persen
b. Kalibrasi Voltmeter

kalibrasi voltmeter arus searah dilakukan dengan cara
membandingkan harga tegangan yang terukur voltmeter yang dikalibrasi (V)

dengan voltmeter standar (Vs). Langkah-langkahnya voltmeter (V) dan

voltmeter standar (Vs) dipasang secara paralel perhatikan gambar 6.2 di
bawah.
