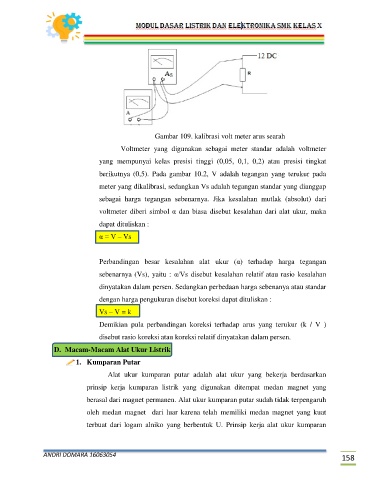

Gambar 109. kalibrasi volt meter arus searah

Voltmeter yang digunakan sebagai meter standar adalah voltmeter
yang mempunyai kelas presisi tinggi (0,05, 0,1, 0,2) atau presisi tingkat

berikutnya (0,5). Pada gambar 10.2, V adalah tegangan yang terukur pada

meter yang dikalibrasi, sedangkan Vs adalah tegangan standar yang dianggap
sebagai harga tegangan sebenarnya. Jika kesalahan mutlak (absolut) dari

voltmeter diberi simbol α dan biasa disebut kesalahan dari alat ukur, maka
dapat dituliskan :

α = V – Vs

Perbandingan besar kesalahan alat ukur (α) terhadap harga tegangan

sebenarnya (Vs), yaitu : α/Vs disebut kesalahan relatif atau rasio kesalahan
dinyatakan dalam persen. Sedangkan perbedaan harga sebenanya atau standar

dengan harga pengukuran disebut koreksi dapat dituliskan :

Vs – V = k
Demikian pula perbandingan koreksi terhadap arus yang terukur (k / V )

disebut rasio koreksi atau koreksi relatif dinyatakan dalam persen.
D. Macam-Macam Alat Ukur Listrik

1. Kumparan Putar
Alat ukur kumparan putar adalah alat ukur yang bekerja berdasarkan

prinsip kerja kumparan listrik yang digunakan ditempat medan magnet yang

berasal dari magnet permanen. Alat ukur kumparan putar sudah tidak terpengaruh
oleh medan magnet dari luar karena telah memiliki medan magnet yang kuat

terbuat dari logam alniko yang berbentuk U. Prinsip kerja alat ukur kumparan
