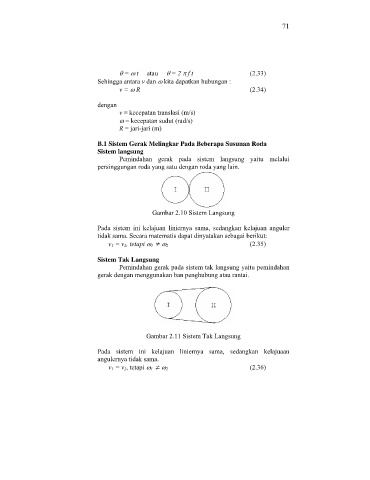

Page 81 - Buku_Fisika_SMK_Neat
P. 81
71
θ = ω t atau θ = 2 π f t (2.33)
Sehingga antara v dan ω kita dapatkan hubungan :
v = ω R (2.34)
dengan
v = kecepatan translasi (m/s)
ω = kecepatan sudut (rad/s)
R = jari-jari (m)
B.1 Sistem Gerak Melingkar Pada Beberapa Susunan Roda
Sistem langsung
Pemindahan gerak pada sistem langsung yaitu melalui
persinggungan roda yang satu dengan roda yang lain.
Gambar 2.10 Sistem Langsung
Pada sistem ini kelajuan liniernya sama, sedangkan kelajuan anguler
tidak sama. Secara matematis dapat dinyatakan sebagai berikut:
v 1 = v 2, tetapi ω 1 ≠ ω 2 (2.35)
Sistem Tak Langsung
Pemindahan gerak pada sistem tak langsung yaitu pemindahan
gerak dengan menggunakan ban penghubung atau rantai.
Gambar 2.11 Sistem Tak Langsung
Pada sistem ini kelajuan liniernya sama, sedangkan kelajuaan
angulernya tidak sama.
v 1 = v 2, tetapi ω 1 ≠ ω 2 (2.36)
