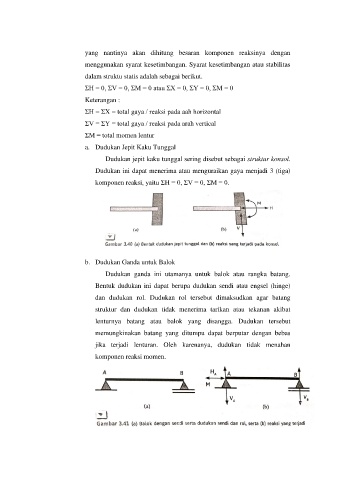

Page 14 - Modul Pembelajaran Bab III

yang nantinya akan dihitung besaran komponen reaksinya dengan
menggunakan syarat kesetimbangan. Syarat kesetimbangan atau stabilitas

dalam struktu statis adalah sebagai berikut.
ƩH = 0, ƩV = 0, ƩM = 0 atau ƩX = 0, ƩY = 0, ƩM = 0

Keterangan :

ƩH = ƩX = total gaya / reaksi pada aah horizontal
ƩV = ƩY = total gaya / reaksi pada arah vertical

ƩM = total momen lentur
a. Dudukan Jepit Kaku Tunggal

Dudukan jepit kaku tunggal sering disebut sebagai struktur konsol.

Dudukan ini dapat menerima atau menguraikan gaya menjadi 3 (tiga)
komponen reaksi, yaitu ƩH = 0, ƩV = 0, ƩM = 0.

b. Dudukan Ganda untuk Balok
Dudukan ganda ini utamanya untuk balok atau rangka batang.

Bentuk dudukan ini dapat berupa dudukan sendi atau engsel (hinge)
dan dudukan rol. Dudukan rol tersebut dimaksudkan agar batang

struktur dan dudukan tidak menerima tarikan atau tekanan akibat

lenturnya batang atau balok yang disangga. Dudukan tersebut
memungkinakan batang yang ditumpu dapat berputar dengan bebas

jika terjadi lenturan. Oleh karenanya, dudukan tidak menahan
komponen reaksi momen.
