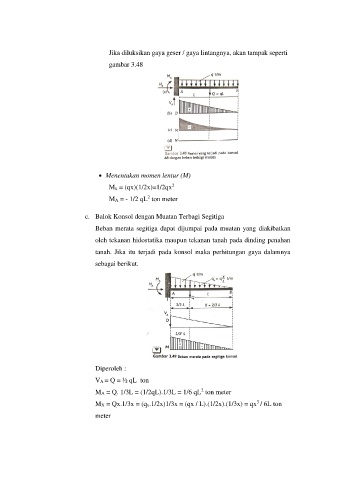

Jika diluksikan gaya geser / gaya lintangnya, akan tampak seperti
gambar 3.48

• Menentukan momen lentur (M)
2
Mx = (qx)(1/2x)=1/2qx
2
MA = - 1/2 qL ton meter

c. Balok Konsol dengan Muatan Terbagi Segitiga
Beban merata segitiga dapat dijumpai pada muatan yang diakibatkan

oleh tekanan hidostatika maupun tekanan tanah pada dinding penahan
tanah. Jika itu terjadi pada konsol maka perhitungan gaya dalamnya

sebagai berikut.

Diperoleh :

VA = Q = ½ qL ton
2
MA = Q. 1/3L = (1/2qL).1/3L = 1/6 qL ton meter
3
MX = Qx.1/3x = (qx.1/2x)1/3x = (qx / L).(1/2x).(1/3x) = qx / 6L ton
meter
