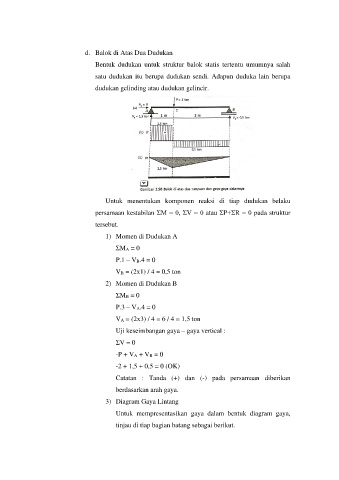

Page 20 - Modul Pembelajaran Bab III

d. Balok di Atas Dua Dudukan
Bentuk dudukan untuk struktur balok statis tertentu umumnya salah

satu dudukan itu berupa dudukan sendi. Adapun duduka lain berupa
dudukan gelinding atau dudukan gelincir.

Untuk menentukan komponen reaksi di tiap dudukan belaku

persamaan kestabilan ƩM = 0, ƩV = 0 atau ƩP+ƩR = 0 pada struktur
tersebut.

1) Momen di Dudukan A

ƩMA = 0
P.1 – VB.4 = 0

VB = (2x1) / 4 = 0,5 ton
2) Momen di Dudukan B

ƩMB = 0
P.3 – VA.4 = 0

VA = (2x3) / 4 = 6 / 4 = 1,5 ton

Uji keseimbangan gaya – gaya vertical :
ƩV = 0

-P + VA + VB = 0
-2 + 1,5 + 0,5 = 0 (OK)

Catatan : Tanda (+) dan (-) pada persamaan diberikan

berdasarkan arah gaya.
3) Diagram Gaya Lintang

Untuk mempresentasikan gaya dalam bentuk diagram gaya,
tinjau di tiap bagian batang sebagai berikut.
