Page 23 - Modul Pembelajaran Bab III

bagian batang. Semua perhitungan yang dicantumkan meninjau
seelah potongan batang struktur.

• Bagian Batang AC
DA = VA = 0,5 ton

DC kiri = DA = 0,5 ton

• Bagian Batang CB
DC kanan = VA – PV

0
= 0,5 – (2 x sin 30 ) = -0,5 ton
DB kiri = D = -0,5 ton
DB kanan = DB kiri + VB = -0,5 + 0,5 = 0

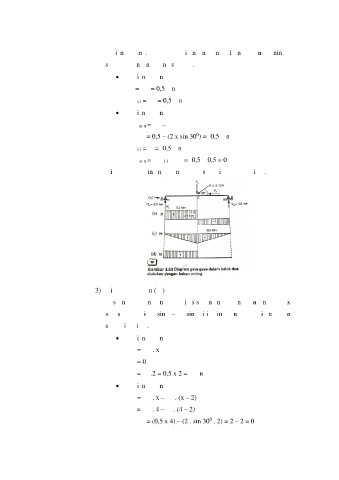

Diagram gaya lintang akan tampak seperti gambar berikut.

3) Diagram Momen (M)
Besaan moemen yang terjadi di sepanjang batang dengan jarrak x

sebesar MX di masing – masing titik tinjauan dapat ditunjukkan
sebagai berikut.

• Bagian Batang AC

MX = VA . x
MA = 0

MC = VA.2 = 0,5 x 2 = 1 ton meter

• Bagian Batang CD
MX = VA . x – PV . (x – 2)

MB = VA . 4 – Pv . (4 – 2)
0
= (0,5 x 4) – (2 . sin 30 . 2) = 2 – 2 = 0
