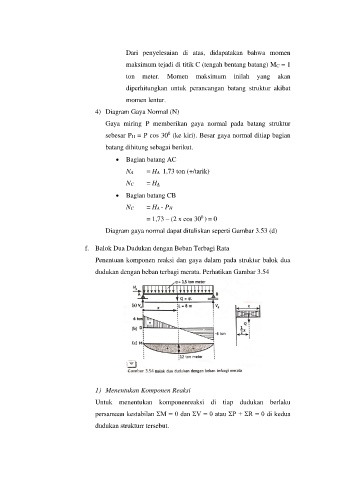

Page 24 - Modul Pembelajaran Bab III

Dari penyelesaian di atas, didapatakan bahwa momen
maksimum tejadi di titik C (tengah bentang batang) MC = 1

ton meter. Momen maksimum inilah yang akan
diperhitungkan untuk perancangan batang struktur akibat

momen lentur.

4) Diagram Gaya Normal (N)
Gaya miring P memberikan gaya normal pada batang struktur

0
sebesar PH = P cos 30 (ke kiri). Besar gaya normal ditiap bagian
batang dihitung sebagai berikut.

• Bagian batang AC

NA = HA 1,73 ton (+/tarik)
NC = HA

• Bagian batang CB

NC = HA - PH
0
= 1,73 – (2 x cos 30 ) = 0
Diagram gaya normal dapat dituliskan seperti Gambar 3.53 (d)

f. Balok Dua Dudukan dengan Beban Terbagi Rata
Penentuan komponen reaksi dan gaya dalam pada struktur balok dua

dudukan dengan beban terbagi merata. Perhatikan Gambar 3.54

1) Menentukan Komponen Reaksi
Untuk menentukan komponenreaksi di tiap dudukan berlaku

persamaan kestabilan ƩM = 0 dan ƩV = 0 atau ƩP + ƩR = 0 di kedua
dudukan strukturr tersebut.
