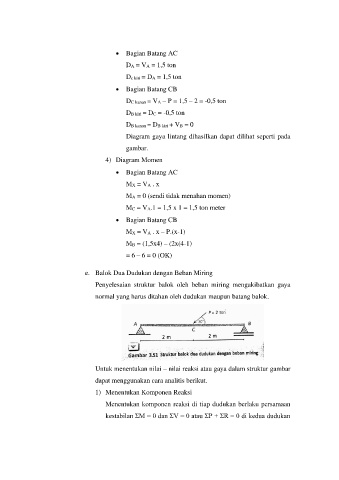

Page 21 - Modul Pembelajaran Bab III

• Bagian Batang AC
DA = VA = 1,5 ton

Dc kiri = DA = 1,5 ton

• Bagian Batang CB
DC kanan = VA – P = 1,5 – 2 = -0,5 ton

DB kiri = DC = -0,5 ton
DB kanan = DB kiri + VB = 0

Diagram gaya lintang dihasilkan dapat dilihat seperti pada

gambar.
4) Diagram Momen

• Bagian Batang AC

MX = VA . x
MA = 0 (sendi tidak menahan momen)

MC = VA.1 = 1,5 x 1 = 1,5 ton meter
• Bagian Batang CB

MX = VA . x – P.(x-1)
MB = (1,5x4) – (2x(4-1)

= 6 – 6 = 0 (OK)

e. Balok Dua Dudukan dengan Beban Miring

Penyelesaian struktur balok oleh beban miring mengakibatkan gaya
normal yang harus ditahan oleh dudukan maupun batang balok.

Untuk menentukan nilai – nilai reaksi atau gaya dalam struktur gambar
dapat menggunakan cara analitis berikut.

1) Menentukan Komponen Reaksi

Menentukan komponen reaksi di tiap dudukan berlaku persamaan
kestabilan ƩM = 0 dan ƩV = 0 atau ƩP + ƩR = 0 di kedua dudukan
