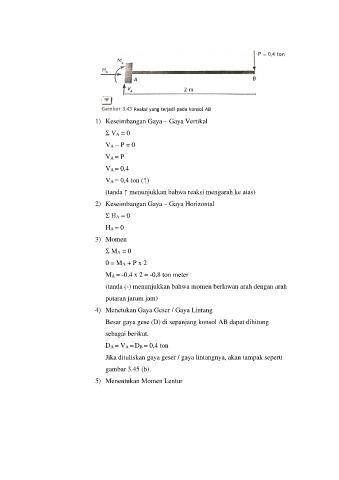

Page 16 - Modul Pembelajaran Bab III
P. 16
1) Keseimbangan Gaya – Gaya Vertikal
Ʃ VA = 0
VA – P = 0
VA = P
VA = 0,4
VA = 0,4 ton (↑)
(tanda ↑ menunjukkan bahwa reaksi mengarah ke atas)
2) Keseimbangan Gaya – Gaya Horizontal
Ʃ HA = 0
HA = 0
3) Momen
Ʃ MA = 0
0 = MA + P x 2
MA = -0,4 x 2 = -0,8 ton meter
(tanda (-) menunjukkan bahwa momen berlawan arah dengan arah
putaran jarum jam)
4) Menetukan Gaya Geser / Gaya Lintang
Besar gaya gese (D) di sepanjang konsol AB dapat dihitung
sebagai berikut.
DA = VA = DB = 0,4 ton
Jika dituliskan gaya geser / gaya lintangnya, akan tampak seperti
gambar 3.45 (b).
5) Menentukan Momen Lentur
