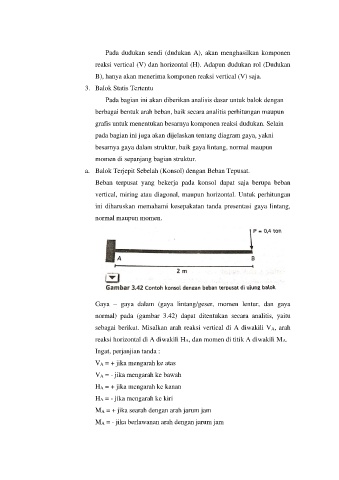

Page 15 - Modul Pembelajaran Bab III

Pada dudukan sendi (dudukan A), akan menghasilkan komponen
reaksi vertical (V) dan horizontal (H). Adapun dudukan rol (Dudukan

B), hanya akan menerima komponen reaksi vertical (V) saja.
3. Balok Statis Tertentu

Pada bagian ini akan diberikan analisis dasar untuk balok dengan

berbagai bentuk arah beban, baik secara analitis perhitungan maupun
grafis untuk menentukan besarnya komponen reaksi dudukan. Selain

pada bagian ini juga akan dijelaskan tentang diagram gaya, yakni
besarnya gaya dalam struktur, baik gaya lintang, normal maupun

momen di sepanjang bagian struktur.

a. Balok Terjepit Sebelah (Konsol) dengan Beban Tepusat.
Beban terpusat yang bekerja pada konsol dapat saja berupa beban

vertical, miring atau diagonal, maupun horizontal. Untuk perhitungan
ini diharuskan memahami kesepakatan tanda presentasi gaya lintang,

normal maupun momen.

Gaya – gaya dalam (gaya lintang/geser, momen lentur, dan gaya
normal) pada (gambar 3.42) dapat ditentukan secara analitis, yaitu

sebagai berikut. Misalkan arah reaksi vertical di A diwakili VA, arah

reaksi horizontal di A diwakili HA, dan momen di titik A diwakili MA.
Ingat, perjanjian tanda :

VA = + jika mengarah ke atas
VA = - jika mengarah ke bawah

HA = + jika mengarah ke kanan
HA = - jika mengarah ke kiri

MA = + jika searah dengan arah jarum jam

MA = - jika berlawanan arah dengan jarum jam
