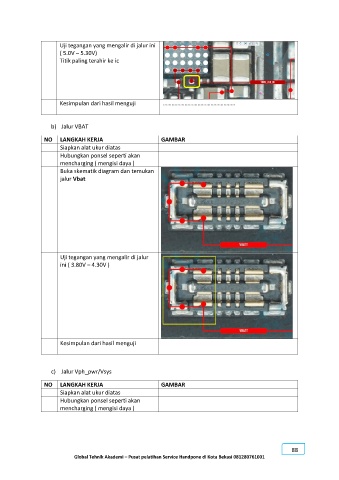

P. 93
Uji tegangan yang mengalir di jalur ini
( 5.0V – 5.30V)
Titik paling terahir ke ic
Kesimpulan dari hasil menguji …………………………………………..
b) Jalur VBAT
NO LANGKAH KERJA GAMBAR
Siapkan alat ukur diatas
Hubungkan ponsel seperti akan
mencharging ( mengisi daya )
Buka skematik diagram dan temukan
jalur Vbat
Uji tegangan yang mengalir di jalur
ini ( 3.80V – 4.30V )
Kesimpulan dari hasil menguji
c) Jalur Vph_pwr/Vsys
NO LANGKAH KERJA GAMBAR
Siapkan alat ukur diatas
Hubungkan ponsel seperti akan
mencharging ( mengisi daya )
