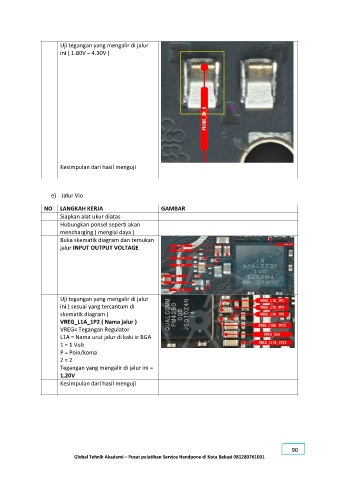

Uji tegangan yang mengalir di jalur
ini ( 1.80V – 4.30V )
Kesimpulan dari hasil menguji
e) Jalur Vio
NO LANGKAH KERJA GAMBAR
Siapkan alat ukur diatas
Hubungkan ponsel seperti akan
mencharging ( mengisi daya )
Buka skematik diagram dan temukan
jalur INPUT OUTPUT VOLTAGE
Uji tegangan yang mengalir di jalur
ini ( sesuai yang tercantum di
skematik diagram )
VREG_L1A_1P2 ( Nama jalur )
VREG= Tegangan Regulator
L1A = Nama urut jalur di kaki ic BGA
1 = 1 Volt
P = Poin/koma
2 = 2
Tegangan yang mengalir di jalur ini =
1,20V
Kesimpulan dari hasil menguji
90
