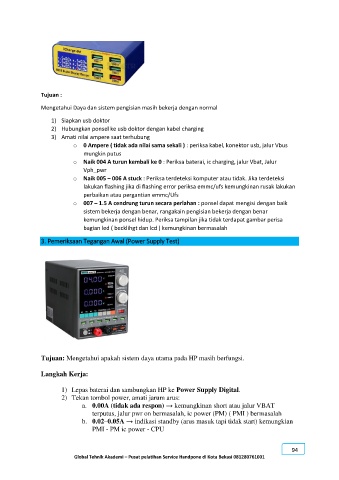

Tujuan :

Mengetahui Daya dan sistem pengisian masih bekerja dengan normal

1) Siapkan usb doktor
2) Hubungkan ponsel ke usb doktor dengan kabel charging
3) Amati nilai ampere saat terhubung
o 0 Ampere ( tidak ada nilai sama sekali ) : periksa kabel, konektor usb, jalur Vbus
mungkin putus
o Naik 004 A turun kembali ke 0 : Periksa baterai, ic charging, jalur Vbat, Jalur
Vph_pwr
o Naik 005 – 006 A stuck : Periksa terdeteksi komputer atau tidak. Jika terdeteksi
lakukan flashing jika di flashing error periksa emmc/ufs kemungkinan rusak lakukan
perbaikan atau pergantian emmc/Ufs
o 007 – 1.5 A cendrung turun secara perlahan : ponsel dapat mengisi dengan baik
sistem bekerja dengan benar, rangakain pengisian bekerja dengan benar
kemungkinan ponsel hidup. Periksa tampilan jika tidak terdapat gambar perisa
bagian led ( becklihgt dan lcd ) kemungkinan bermasalah

3. Pemeriksaan Tegangan Awal (Power Supply Test)

Tujuan: Mengetahui apakah sistem daya utama pada HP masih berfungsi.

Langkah Kerja:

1) Lepas baterai dan sambungkan HP ke Power Supply Digital.
2) Tekan tombol power, amati jarum arus:
a. 0.00A (tidak ada respon) → kemungkinan short atau jalur VBAT
terputus, jalur pwr on bermasalah, ic power (PM) ( PMI ) bermasalah
b. 0.02–0.05A → indikasi standby (arus masuk tapi tidak start) kemungkian
PMI - PM ic power - CPU

94
