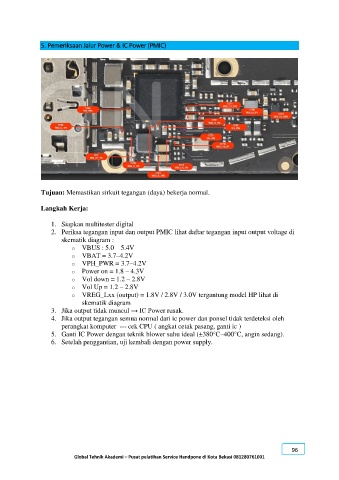

5. Pemeriksaan Jalur Power & IC Power (PMIC)

Tujuan: Memastikan sirkuit tegangan (daya) bekerja normal.

Langkah Kerja:

1. Siapkan multitester digital
2. Periksa tegangan input dan output PMIC lihat daftar tegangan input output voltage di
skematik diagram :
o VBUS : 5.0 – 5.4V
o VBAT = 3.7–4.2V
o VPH_PWR = 3.7–4.2V
o Power on = 1.8 – 4.3V
o Vol down = 1.2 – 2.8V
o Vol Up = 1.2 – 2.8V
o VREG_Lxx (output) = 1.8V / 2.8V / 3.0V tergantung model HP lihat di
skematik diagram
3. Jika output tidak muncul → IC Power rusak.
4. Jika output tegangan semua normal dari ic power dan ponsel tidak terdeteksi oleh
perangkat komputer --- cek CPU ( angkat cetak pasang, ganti ic )
5. Ganti IC Power dengan teknik blower suhu ideal (±380°C–400°C, angin sedang).
6. Setelah penggantian, uji kembali dengan power supply.
