Kegiatan
Pembelajaran I

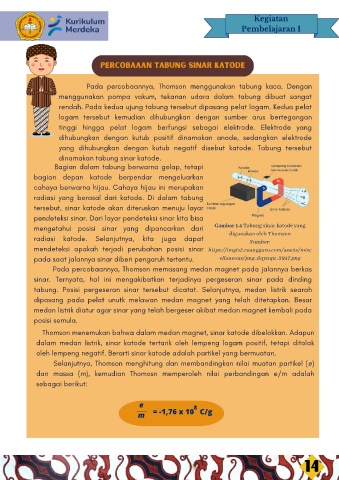

Percobaaan tabung sinar katode

Pada percobaannya, Thomson menggunakan tabung kaca. Dengan
menggunakan pompa vakum, tekanan udara dalam tabung dibuat sangat

rendah. Pada kedua ujung tabung tersebut dipasang pelat logam. Kedua pelat
logam tersebut kemudian dihubungkan dengan sumber arus bertegangan
tinggi hingga pelat logam berfungsi sebagai elektrode. Elektrode yang
dihubungkan dengan kutub positif dinamakan anode, sedangkan elektrode

yang dihubungkan dengan kutub negatif disebut katode. Tabung tersebut
dinamakan tabung sinar katode.
Bagian dalam tabung berwarna gelap, tetapi
bagian depan katode berpendar mengeluarkan
cahaya berwarna hijau. Cahaya hijau ini merupakan

radiasi yang berasal dari katode. Di dalam tabung
tersebut, sinar katode akan diteruskan menuju layar
pendeteksi sinar. Dari layar pendeteksi sinar kita bisa
mengetahui posisi sinar yang dipancarkan dari Gambar 1.4 Tabung sinar katode yang
digunakan oleh Thomson
radiasi katode. Selanjutnya, kita juga dapat
Sumber:
mendeteksi apakah terjadi perubahan posisi sinar https://imgix2.ruangguru.com/assets/misc
pada saat jalannya sinar diberi pengaruh tertentu. ellaneous/png_6qynqu_8947.png
Pada percobaannya, Thomson memasang medan magnet pada jalannya berkas
sinar. Ternyata, hal ini mengakibatkan terjadinya pergeseran sinar pada dinding

tabung. Posisi pergeseran sinar tersebut dicatat. Selanjutnya, medan listrik searah
dipasang pada pelat unutk melawan medan magnet yang telah ditetapkan. Besar
medan listrik diatur agar sinar yang telah bergeser akibat medan magnet kembali pada
posisi semula.

Thomson menemukan bahwa dalam medan magnet, sinar katode dibelokkan. Adapun
dalam medan listrik, sinar katode tertarik oleh lempeng logam positif, tetapi ditolak

oleh lempeng negatif. Berarti sinar katode adalah partikel yang bermuatan.
Selanjutnya, Thomson menghitung dan membandingkan nilai muatan partikel (e)
dan massa (m), kemudian Thomosn memperoleh nilai perbandingan e/m adalah
sebagai berikut:

e 8
m = -1,76 x 10 C/g
