Solenoid ganda

Jenis Pengaktifan Keterangan Simbol

Solenoid ganda dan kerja pilot dengan

tambahan manual

Kombinasi Simbol umum:
 Tanda ini menunjukkan keterangan

pengaktifan katup tersebut

4. Macam-Macam Aktuator Linear

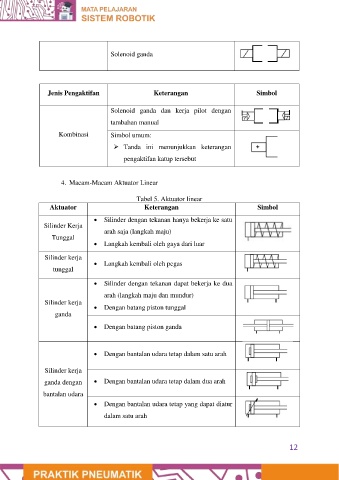

Tabel 5. Aktuator linear
Aktuator Keterangan Simbol
 Silinder dengan tekanan hanya bekerja ke satu
Silinder Kerja
arah saja (langkah maju)
Tunggal
 Langkah kembali oleh gaya dari luar

Silinder kerja
 Langkah kembali oleh pegas
tunggal

 Silinder dengan tekanan dapat bekerja ke dua

arah (langkah maju dan mundur)
Silinder kerja
 Dengan batang piston tunggal
ganda

 Dengan batang piston ganda

 Dengan bantalan udara tetap dalam satu arah

Silinder kerja

ganda dengan  Dengan bantalan udara tetap dalam dua arah

bantalan udara
 Dengan bantalan udara tetap yang dapat diatur
dalam satu arah
