Page 21 - E-MODUL MATA PELAJARAN SISTEM ROBOTIK
P. 21

3.  Jenis-Jenis Pengaktifan

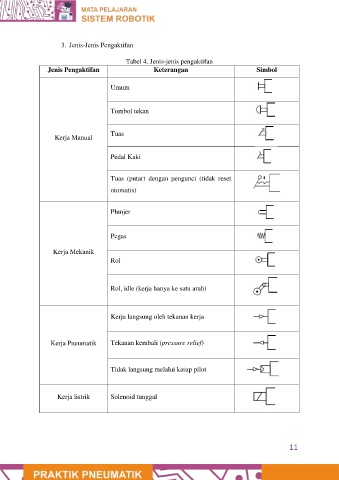

                                             Tabel 4. Jenis-jenis pengaktifan
                  Jenis Pengaktifan                    Keterangan                          Simbol


                                        Umum



                                        Tombol tekan


                                        Tuas
                    Kerja Manual



                                        Pedal Kaki


                                        Tuas  (putar)  dengan  pengunci  (tidak  reset

                                        otomatis)



                                        Plunjer



                                        Pegas

                    Kerja Mekanik
                                        Rol



                                        Rol, idle (kerja hanya ke satu arah)



                                        Kerja langsung oleh tekanan kerja



                   Kerja Pneumatik      Tekanan kembali (pressure relief)



                                        Tidak langsung melalui katup pilot



                     Kerja listrik      Solenoid tunggal








                                                                                                       11
