menyentuh limit switch belakang maka otomatis piston akan bergerak maju.

Sehingga dengan pemanfaatan limit switch piston dapat bergerak maju dan mundur
secara otomatis.

8. Push Button
Push button atau saklar merupakan komponen yang berfungsi untuk

menghubungkan dan memutuskan dua titik atau lebih pada suatu rangkaian

elektronik. Push button ada bermacam bentuk ada yang berupa saklar tekan dan
yang berupa tuas. Push button berfungsi sebagai penghubung titik satu dengan yang

lainnya ketika saklar ditekan dan akan memutus hubungan ketika saklar dilepaskan.

(Sumber: www.elektronika-dasar.web.id)

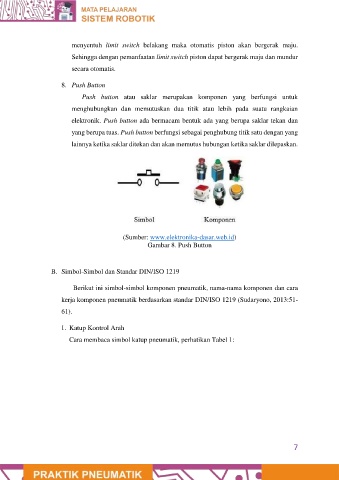

Gambar 8. Push Button

B. Simbol-Simbol dan Standar DIN/ISO 1219

Berikut ini simbol-simbol komponen pneumatik, nama-nama komponen dan cara

kerja komponen pneumatik berdasarkan standar DIN/ISO 1219 (Sudaryono, 2013:51-
61).

1. Katup Kontrol Arah

Cara membaca simbol katup pneumatik, perhatikan Tabel 1:

7
