Page 14 - E-MODUL MATA PELAJARAN SISTEM ROBOTIK

menampilkan besar tekanan udara di dalam sistem. Kedua alat tersebut merupakan

komponen wajib dalam pneumatik yang dapat digunakan untuk sistem mekanik
maupun elektrik. Lubricator atau pelumas adalah komponen yang berfungsi untuk

memberikan pelumas pada komponen pneumatik yang bergerak seperti piston pada
solenoid.

(Sumber: www.perawatanmesinterpadu.com)

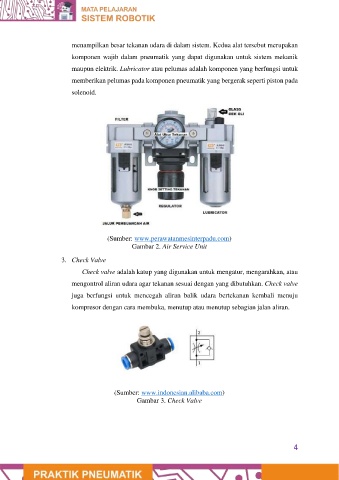

Gambar 2. Air Service Unit

3. Check Valve

Check valve adalah katup yang digunakan untuk mengatur, mengarahkan, atau
mengontrol aliran udara agar tekanan sesuai dengan yang dibutuhkan. Check valve

juga berfungsi untuk mencegah aliran balik udara bertekanan kembali menuju
kompresor dengan cara membuka, menutup atau menutup sebagian jalan aliran.

(Sumber: www.indonesian.alibaba.com)
Gambar 3. Check Valve

4
