(Sumber: www.fliphtml5.com)

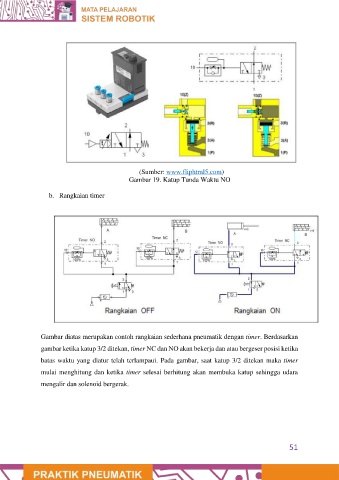

Gambar 19. Katup Tunda Waktu NO
b. Rangkaian timer
Gambar diatas merupakan contoh rangkaian sederhana pneumatik dengan timer. Berdasarkan
gambar ketika katup 3/2 ditekan, timer NC dan NO akan bekerja dan atau bergeser posisi ketika
batas waktu yang diatur telah terlampaui. Pada gambar, saat katup 3/2 ditekan maka timer
mulai menghitung dan ketika timer selesai berhitung akan membuka katup sehingga udara
mengalir dan solenoid bergerak.
51
