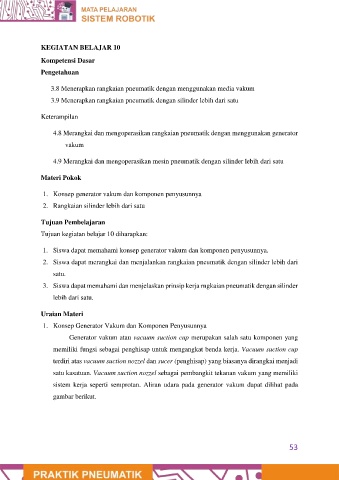

Page 63 - E-MODUL MATA PELAJARAN SISTEM ROBOTIK

KEGIATAN BELAJAR 10
Kompetensi Dasar

Pengetahuan

3.8 Menerapkan rangkaian pneumatik dengan menggunakan media vakum

3.9 Menerapkan rangkaian pneumatik dengan silinder lebih dari satu

Keterampilan

4.8 Merangkai dan mengoperasikan rangkaian pneumatik dengan menggunakan generator

vakum

4.9 Merangkai dan mengoperasikan mesin pneumatik dengan silinder lebih dari satu

Materi Pokok

1. Konsep generator vakum dan komponen penyusunnya
2. Rangkaian silinder lebih dari satu

Tujuan Pembelajaran
Tujuan kegiatan belajar 10 diharapkan:

1. Siswa dapat memahami konsep generator vakum dan komponen penyusunnya.

2. Siswa dapat merangkai dan menjalankan rangkaian pneumatik dengan silinder lebih dari
satu.

3. Siswa dapat memahami dan menjelaskan prinsip kerja rngkaian pneumatik dengan silinder
lebih dari satu.

Uraian Materi
1. Konsep Generator Vakum dan Komponen Penyusunnya

Generator vakum atau vacuum suction cup merupakan salah satu komponen yang

memiliki fungsi sebagai penghisap untuk mengangkat benda kerja. Vacuum suction cup
terdiri atas vacuum suction nozzel dan sucer (penghisap) yang biasanya dirangkai menjadi

satu kasatuan. Vacuum suction nozzel sebagai pembangkit tekanan vakum yang memiliki

sistem kerja seperti semprotan. Aliran udara pada generator vakum dapat dilihat pada
gambar berikut.
