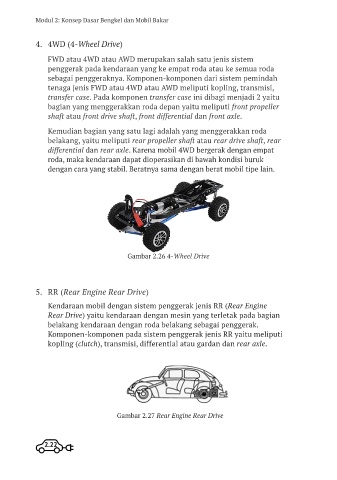

Page 24 - Modul 2

Modul 2: Konsep Dasar Bengkel dan Mobil Bakar

4. 4WD (4-Wheel Drive)

FWD atau 4WD atau AWD merupakan salah satu jenis sistem
penggerak pada kendaraan yang ke empat roda atau ke semua roda
sebagai penggeraknya. Komponen-komponen dari sistem pemindah
tenaga jenis FWD atau 4WD atau AWD meliputi kopling, transmisi,
transfer case. Pada komponen transfer case ini dibagi menjadi 2 yaitu
bagian yang menggerakkan roda depan yaitu meliputi front propeller
shaft atau front drive shaft, front differential dan front axle.

Kemudian bagian yang satu lagi adalah yang menggerakkan roda
belakang, yaitu meliputi rear propeller shaft atau rear drive shaft, rear
differential dan rear axle. Karena mobil 4WD bergerak dengan empat
roda, maka kendaraan dapat dioperasikan di bawah kondisi buruk
dengan cara yang stabil. Beratnya sama dengan berat mobil tipe lain.

Gambar 2.26 4-Wheel Drive

5. RR (Rear Engine Rear Drive)

Kendaraan mobil dengan sistem penggerak jenis RR (Rear Engine
Rear Drive) yaitu kendaraan dengan mesin yang terletak pada bagian
belakang kendaraan dengan roda belakang sebagai penggerak.
Komponen-komponen pada sistem penggerak jenis RR yaitu meliputi
kopling (clutch), transmisi, differential atau gardan dan rear axle.

Gambar 2.27 Rear Engine Rear Drive
