PENERAPAN RANGKAIAN
ELEKTRONIKA

LEMBAR PRAKTIKUM

Uninterruptible Power Supllies (UPS)
1. Tujuan
Siswa dapat menguji dan mengukur tegangan Uninterruptible Power Supllies
2. Alat dan Bahan
a. Multimeter
b. Uninterruptible Power Supllies (UPS)
c. Toolkit
d. stopkontak

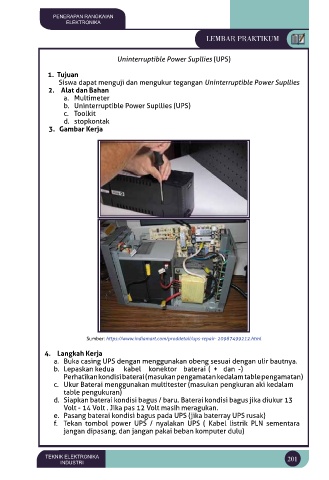

3. Gambar Kerja

Sumber: https://www.indiamart.com/proddetail/ups-repair- 20987499212.html

4. Langkah Kerja
a. Buka casing UPS dengan menggunakan obeng sesuai dengan ulir bautnya.
b. Lepaskan kedua kabel konektor baterai ( + dan -)
Perhatikan kondisi baterai (masukan pengamatan kedalam table pengamatan)
c. Ukur Baterai menggunakan multitester (masukan pengkuran aki kedalam
table pengukuran)
d. Siapkan baterai kondisi bagus / baru. Baterai kondisi bagus jika diukur 13
Volt - 14 Volt . Jika pas 12 Volt masih meragukan.
e. Pasang baterai kondisi bagus pada UPS (jika baterray UPS rusak)
f. Tekan tombol power UPS / nyalakan UPS ( Kabel listrik PLN sementara
jangan dipasang, dan jangan pakai beban komputer dulu)
