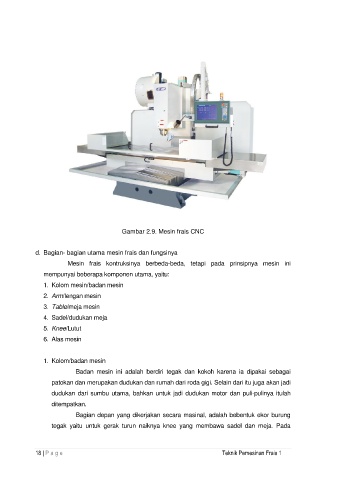

Gambar 2.9. Mesin frais CNC

d. Bagian- bagian utama mesin frais dan fungsinya
Mesin frais kontruksinya berbeda-beda, tetapi pada prinsipnya mesin ini
mempunyai beberapa komponen utama, yaitu:

1. Kolom mesin/badan mesin
2. Arm/lengan mesin
3. Table/meja mesin

4. Sadel/dudukan meja
5. Knee/Lutut

6. Alas mesin

1. Kolom/badan mesin

Badan mesin ini adalah berdiri tegak dan kokoh karena ia dipakai sebagai
patokan dan merupakan dudukan dan rumah dari roda gigi. Selain dari itu juga akan jadi
dudukan dari sumbu utama, bahkan untuk jadi dudukan motor dan puli-pulinya itulah

ditempatkan.
Bagian depan yang dikerjakan secara masinal, adalah bebentuk ekor burung
tegak yaitu untuk gerak turun naiknya knee yang membawa sadel dan meja. Pada
