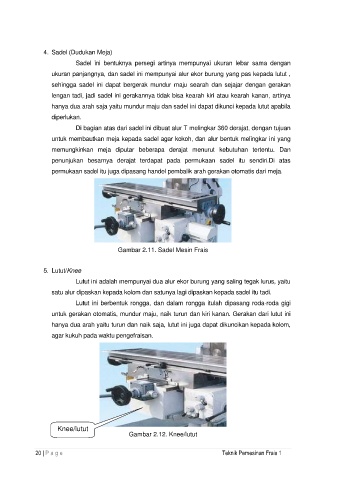

4. Sadel (Dudukan Meja)
Sadel ini bentuknya persegi artinya mempunyai ukuran lebar sama dengan
ukuran panjangnya, dan sadel ini mempunyai alur ekor burung yang pas kepada lutut ,

sehingga sadel ini dapat bergerak mundur maju searah dan sejajar dengan gerakan
lengan tadi, jadi sadel ini gerakannya tidak bisa kearah kiri atau kearah kanan, artinya
hanya dua arah saja yaitu mundur maju dan sadel ini dapat dikunci kepada lutut apabila

diperlukan.
Di bagian atas dari sadel ini dibuat alur T melingkar 360 derajat, dengan tujuan

untuk membautkan meja kepada sadel agar kokoh, dan alur bentuk melingkar ini yang
memungkinkan meja diputar beberapa derajat menurut kebutuhan tertentu. Dan
penunjukan besarnya derajat terdapat pada permukaan sadel itu sendiri.Di atas

permukaan sadel itu juga dipasang handel pembalik arah gerakan otomatis dari meja.

Gambar 2.11. Sadel Mesin Frais

5. Lutut/Knee

Lutut ini adalah mempunyai dua alur ekor burung yang saling tegak lurus, yaitu
satu alur dipaskan kepada kolom dan satunya lagi dipaskan kepada sadel itu tadi.

Lutut ini berbentuk rongga, dan dalam rongga itulah dipasang roda-roda gigi
untuk gerakan otomatis, mundur maju, naik turun dan kiri kanan. Gerakan dari lutut ini
hanya dua arah yaitu turun dan naik saja, lutut ini juga dapat dikuncikan kepada kolom,

agar kukuh pada waktu pengefraisan.

Knee/lutut
Gambar 2.12. Knee/lutut
