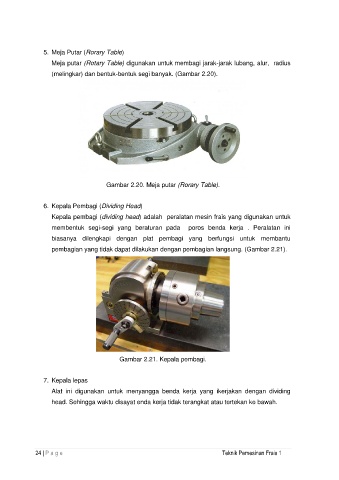

5. Meja Putar (Rorary Table)
Meja putar (Rotary Table) digunakan untuk membagi jarak-jarak lubang, alur, radius
(melingkar) dan bentuk-bentuk segi banyak. (Gambar 2.20).
Gambar 2.20. Meja putar (Rorary Table).
6. Kepala Pembagi (Dividing Head)
Kepala pembagi (dividing head) adalah peralatan mesin frais yang digunakan untuk
membentuk segi-segi yang beraturan pada poros benda kerja . Peralatan ini
biasanya dilengkapi dengan plat pembagi yang berfungsi untuk membantu
pembagian yang tidak dapat dilakukan dengan pembagian langsung. (Gambar 2.21).
Gambar 2.21. Kepala pembagi.
7. Kepala lepas
Alat ini digunakan untuk menyangga benda kerja yang ikerjakan dengan dividing
head. Sehingga waktu disayat enda kerja tidak terangkat atau tertekan ke bawah.
