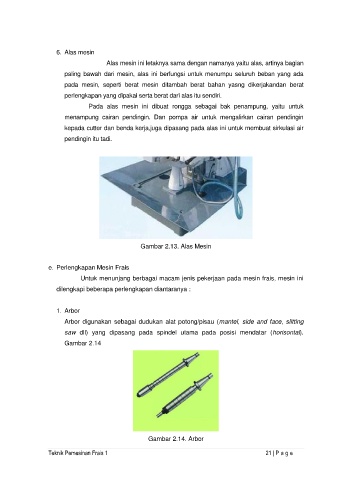

6. Alas mesin
Alas mesin ini letaknya sama dengan namanya yaitu alas, artinya bagian
paling bawah dari mesin, alas ini berfungsi untuk menumpu seluruh beban yang ada

pada mesin, seperti berat mesin ditambah berat bahan yasng dikerjakandan berat
perlengkapan yang dipakai serta berat dari alas itu sendiri.
Pada alas mesin ini dibuat rongga sebagai bak penampung, yaitu untuk

menampung cairan pendingin. Dan pompa air untuk mengalirkan cairan pendingin
kepada cutter dan benda kerja,juga dipasang pada alas ini untuk membuat sirkulasi air

pendingin itu tadi.

Gambar 2.13. Alas Mesin

e. Perlengkapan Mesin Frais
Untuk menunjang berbagai macam jenis pekerjaan pada mesin frais, mesin ini

dilengkapi beberapa perlengkapan diantaranya :

1. Arbor

Arbor digunakan sebagai dudukan alat potong/pisau (mantel, side and face, slitting
saw dll) yang dipasang pada spindel utama pada posisi mendatar (horisontal).
Gambar 2.14

Gambar 2.14. Arbor
