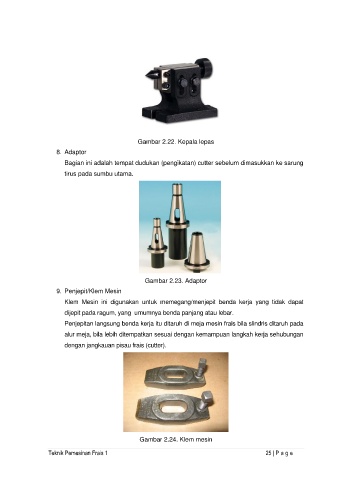

Gambar 2.22. Kepala lepas
8. Adaptor
Bagian ini adalah tempat dudukan (pengikatan) cutter sebelum dimasukkan ke sarung
tirus pada sumbu utama.
Gambar 2.23. Adaptor
9. Penjepit/Klem Mesin
Klem Mesin ini digunakan untuk memegang/menjepit benda kerja yang tidak dapat
dijepit pada ragum, yang umumnya benda panjang atau lebar.
Penjepitan langsung benda kerja itu ditaruh di meja mesin frais bila slindris ditaruh pada
alur meja, bila lebih ditempatkan sesuai dengan kemampuan langkah kerja sehubungan
dengan jangkauan pisau frais (cutter).
Gambar 2.24. Klem mesin
Teknik Pemesinan Frais 1 25 | P a g e
