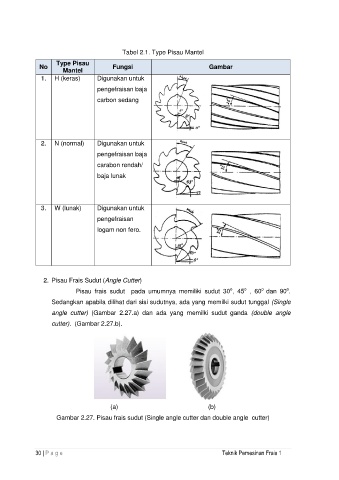

Tabel 2.1. Type Pisau Mantel
Type Pisau
No Fungsi Gambar
Mantel
1. H (keras) Digunakan untuk
pengefraisan baja
carbon sedang
2. N (normal) Digunakan untuk
pengefraisan baja
carabon rendah/
baja lunak
3. W (lunak) Digunakan untuk
pengefraisan
logam non fero.
2. Pisau Frais Sudut (Angle Cutter)
o
o
o
o
Pisau frais sudut pada umumnya memiliki sudut 30 , 45 , 60 dan 90 .
Sedangkan apabila dilihat dari sisi sudutnya, ada yang memilki sudut tunggal (Single
angle cutter) (Gambar 2.27.a) dan ada yang memilki sudut ganda (double angle
cutter). (Gambar 2.27.b).
(a) (b)
Gambar 2.27. Pisau frais sudut (Single angle cutter dan double angle cutter)
30 | P a g e Teknik Pemesinan Frais 1
