Page 41 - RENCANA PEMBELAJARAN

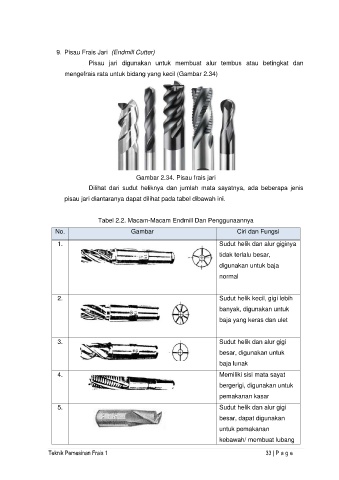

9. Pisau Frais Jari (Endmill Cutter)
Pisau jari digunakan untuk membuat alur tembus atau betingkat dan
mengefrais rata untuk bidang yang kecil (Gambar 2.34)

Gambar 2.34. Pisau frais jari
Dilihat dari sudut heliknya dan jumlah mata sayatnya, ada beberapa jenis

pisau jari diantaranya dapat dilihat pada tabel dibawah ini.

Tabel 2.2. Macam-Macam Endmill Dan Penggunaannya
No. Gambar Ciri dan Fungsi

1. Sudut helik dan alur giginya
tidak terlalu besar,
digunakan untuk baja

normal

2. Sudut helik kecil, gigi lebih
banyak, digunakan untuk
baja yang keras dan ulet

3. Sudut helik dan alur gigi
besar, digunakan untuk

baja lunak
4. Memiliki sisi mata sayat

bergerigi, digunakan untuk
pemakanan kasar
5. Sudut helik dan alur gigi

besar, dapat digunakan
untuk pemakanan

kebawah/ membuat lubang
Teknik Pemesinan Frais 1 33 | P a g e
