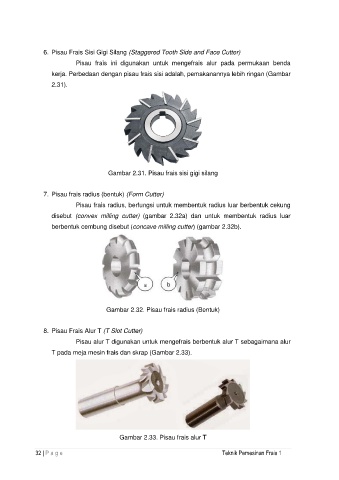

6. Pisau Frais Sisi Gigi Silang (Staggered Tooth Side and Face Cutter)
Pisau frais ini digunakan untuk mengefrais alur pada permukaan benda
kerja. Perbedaan dengan pisau frais sisi adalah, pemakanannya lebih ringan (Gambar
2.31).
Gambar 2.31. Pisau frais sisi gigi silang
7. Pisau frais radius (bentuk) (Form Cutter)
Pisau frais radius, berfungsi untuk membentuk radius luar berbentuk cekung
disebut (convex milling cutter) (gambar 2.32a) dan untuk membentuk radius luar
berbentuk cembung disebut (concave milling cutter) (gambar 2.32b).
Gambar 2.32. Pisau frais radius (Bentuk)
8. Pisau Frais Alur T (T Slot Cutter)
Pisau alur T digunakan untuk mengefrais berbentuk alur T sebagaimana alur
T pada meja mesin frais dan skrap (Gambar 2.33).
Gambar 2.33. Pisau frais alur T
