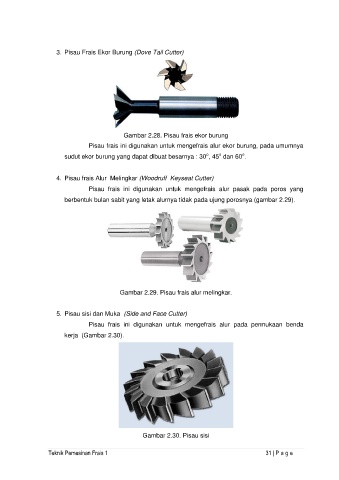

3. Pisau Frais Ekor Burung (Dove Tail Cutter)

Gambar 2.28. Pisau frais ekor burung
Pisau frais ini digunakan untuk mengefrais alur ekor burung, pada umumnya
o
o
o
sudut ekor burung yang dapat dibuat besarnya : 30 , 45 dan 60 .

4. Pisau frais Alur Melingkar (Woodruff Keyseat Cutter)

Pisau frais ini digunakan untuk mengefrais alur pasak pada poros yang
berbentuk bulan sabit yang letak alurnya tidak pada ujung porosnya (gambar 2.29).

Gambar 2.29. Pisau frais alur melingkar.

5. Pisau sisi dan Muka (Side and Face Cutter)
Pisau frais ini digunakan untuk mengefrais alur pada permukaan benda

kerja (Gambar 2.30).

Gambar 2.30. Pisau sisi
