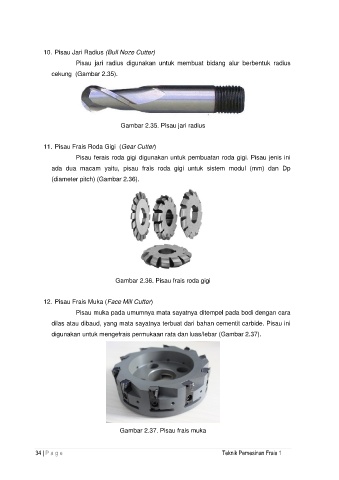

Page 42 - RENCANA PEMBELAJARAN
P. 42
10. Pisau Jari Radius (Bull Noze Cutter)
Pisau jari radius digunakan untuk membuat bidang alur berbentuk radius
cekung (Gambar 2.35).
Gambar 2.35. Pisau jari radius
11. Pisau Frais Roda Gigi (Gear Cutter)
Pisau ferais roda gigi digunakan untuk pembuatan roda gigi. Pisau jenis ini
ada dua macam yaitu, pisau frais roda gigi untuk sistem modul (mm) dan Dp
(diameter pitch) (Gambar 2.36).
Gambar 2.36. Pisau frais roda gigi
12. Pisau Frais Muka (Face Mill Cutter)
Pisau muka pada umumnya mata sayatnya ditempel pada bodi dengan cara
dilas atau dibaud, yang mata sayatnya terbuat dari bahan cementit carbide. Pisau ini
digunakan untuk mengefrais permukaan rata dan luas/lebar (Gambar 2.37).
Gambar 2.37. Pisau frais muka
34 | P a g e Teknik Pemesinan Frais 1
