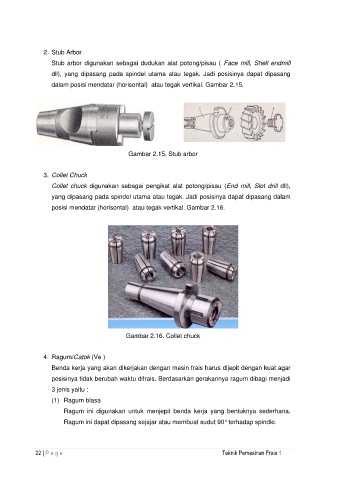

2. Stub Arbor
Stub arbor digunakan sebagai dudukan alat potong/pisau ( Face mill, Shell endmill
dll), yang dipasang pada spindel utama atau tegak. Jadi posisinya dapat dipasang
dalam posisi mendatar (horisontal) atau tegak vertikal. Gambar 2.15.
Gambar 2.15. Stub arbor
3. Collet Chuck
Collet chuck digunakan sebagai pengikat alat potong/pisau (End mill, Slot drill dll),
yang dipasang pada spindel utama atau tegak. Jadi posisinya dapat dipasang dalam
posisi mendatar (horisontal) atau tegak vertikal. Gambar 2.16.
Gambar 2.16. Collet chuck
4. Ragum/Catok (Ve )
Benda kerja yang akan dikerjakan dengan mesin frais harus dijepit dengan kuat agar
posisinya tidak berubah waktu difrais. Berdasarkan gerakannya ragum dibagi menjadi
3 jenis yaitu :
(1) Ragum biasa
Ragum ini digunakan untuk menjepit benda kerja yang bentuknya sederhana.
Ragum ini dapat dipasang sejajar atau membuat sudut 90° terhadap spindle.
