bagian sebelah atas kolom ini dipasang sumbu utama/spindel untuk dudukan dan
membawa arbor sebagai pemegang dari pisau frais itu sendiri, sehingga dapat berputar.
Pada bagian atas juga dibuat alur ekor burung mendatar yaitu untuk dudukan

lengan, dan arm ini dapat didorong maju ataupun mundur untuk mencapai kedudukan
tertentu.

2. Lengan/Arm
Seperti dikatakan di atas bahwa lengan itu letaknya di bagian paling atas dari

badan mesin dan bawahnya mempunyai bentuk ekor burung yang pas kepada alur ekor
burung pada badan mesin, lengan ini dapat dikunci dan dilepas untuk kebutuhan
tertentu. Pada lengan ini dapat dipasang dukungan arbor (suport arbor) yang

mempunyai alur ekor burung pas kepada lengan tadi dan ia dapat dikunci pada posisi
tertentu, sehingga cocok untuk kebutuhan pekerjaan tertentu.

Pada beberapa jenis mesin, pendukung arbor ini jumlahnya ada yang satu ada
yang dua buah untuk lebih kokohnya dukungan terhadap arbor.

3. Meja mesin frais
Meja ini letaknya adalah di atas sadel, bentuknya segiempat panjang dan
mempunyai alur-alur T yang berfungsi untuk penempatan baut dan mur T yang

berfungsi sebagai pengikat.Untuk jenis mesin tetentu meja ini dapat diatur 0 samapai 45
derajat, miring ke kiri atau ke kanan.
Pergerakan ke kiri atau ke kanan dari meja ini dengan bantuan memutar sumbu

transportir yang mempunyai kisar tertentu, yaitu ada yang 5 atau 6 mm ada juga yang
berukuran inchi. Apabila perlu meja ini dapat dikunci kepada sadel dan untuk

pengefraisan dengan pemakanan menurun/Climb milling, maka pada meja mesin ini
dipasang backlash eliminator untuk menahan loncatan dari meja karena pemakanan.

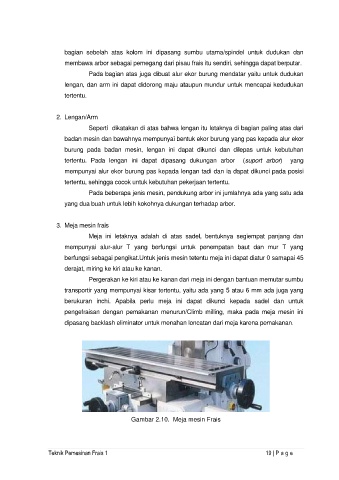

Gambar 2.10. Meja mesin Frais
