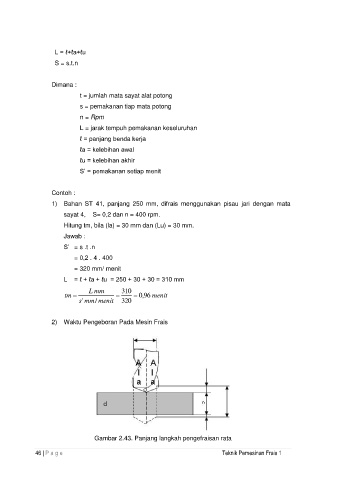

Page 54 - RENCANA PEMBELAJARAN

L = ℓ+ℓa+ℓu
S = s.t.n

Dimana :
t = jumlah mata sayat alat potong
s = pemakanan tiap mata potong

n = Rpm
L = jarak tempuh pemakanan keseluruhan

ℓ = panjang benda kerja
ℓa = kelebihan awal
ℓu = kelebihan akhir

S’ = pemakanan setiap menit

Contoh :
1) Bahan ST 41, panjang 250 mm, difrais menggunakan pisau jari dengan mata
sayat 4, S= 0,2 dan n = 400 rpm.

Hitung tm, bila (la) = 30 mm dan (Lu) = 30 mm.
Jawab :
S’ = s .t .n

= 0,2 . 4 . 400
= 320 mm/ menit
L = ℓ + ℓa + ℓu = 250 + 30 + 30 = 310 mm

L mm 310
tm    , 0 96 menit
s' mm/ menit 320

2) Waktu Pengeboran Pada Mesin Frais

Gambar 2.43. Panjang langkah pengefraisan rata

46 | P a g e Teknik Pemesinan Frais 1
