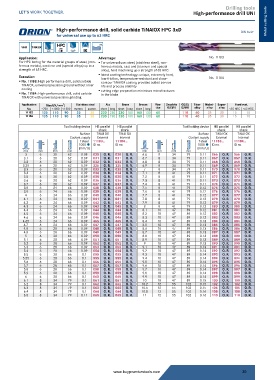

Page 30 - Buy Premium Tools ORION Catalogue

Drilling tools
High-performance drill UNI

High-performance drill, solid carbide TiNAlOX HPC 3xD Metal cutting tools
for universal use up to 63 HRC DIN 6537

HPC HB
VHM TiNAlOX UNI
3xD 140° IK
Application: Advantage: No. 11183
For HPC boring for the material groups of steel, (non- ƒ For universal use: steel, (stainless steel), non-
ferrous metals), cast iron and (special alloys) up to a ferrous metals, cast and (titanium and special
strength of 63 HRC. alloy), hard machining up a strength of 65 HRC
ƒ latest coating technology: unique, extremely hard,
Execution: low-friction, temperature-resistant and close- No. 11184
ƒ No. 11183: High performance drill, solid carbide contour TiNAIOX coating provides added service
TiNAlOX, universal precision ground without inner life and process stability
cooling ƒ cutting edge preparation minimises microfractures
ƒ No. 11184: High-performance drill, solid carbide in the blade
TiNAIOX with universal precision grinding
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11183 135 110 90 35 30 230 280 230 180 160 130 60 110 40 35 30 15 10
11184 135 110 90 35 30 230 280 230 180 160 130 60 110 40 35 30 15 10
Tool holding device HB parallel HB parallel Tool holding device HB parallel HB parallel
shank shank shank shank
Surface TiNALOX TiNALOX Surface TiNALOX TiNALOX
Coolant supply External Internal Coolant supply External Internal
f steel 11183... 11184... f steel 11183... 11184...
h6 1000 ˜ ID no. ID no. h6 1000 ˜ ID no. ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm mm mm
3 6 20 62 0.09 030 O. R. 030 O. R. 6.6 8 34 79 0.11 066 O. R. 066 O. R.
3.1 6 20 62 0.09 031 O. R. 031 O. R. 6.7 8 34 79 0.11 067 O. R. 067 O. R.
3.2 6 20 62 0.09 032 O. R. 032 O. R. 6.8 8 34 79 0.11 068 O. R. 068 O. R.
3.25 6 20 62 0.09 325 O. R. 325 O. R. 6.9 8 34 79 0.11 069 O. R. 069 O. R.
3.3 6 20 62 0.09 033 O. R. 033 O. R. 7 8 34 79 0.11 070 O. R. 070 O. R.
3.4 6 20 62 0.09 034 O. R. 034 O. R. 7.1 8 41 79 0.11 071 O. R. 071 O. R.
3.5 6 20 62 0.09 035 O. R. 035 O. R. 7.2 8 41 79 0.11 072 O. R. 072 O. R.
3.6 6 20 62 0.09 036 O. R. 036 O. R. 7.3 8 41 79 0.11 073 O. R. 073 O. R.
3.7 6 20 62 0.09 037 O. R. 037 O. R. 7.4 8 41 79 0.11 074 O. R. 074 O. R.
3.8 6 24 66 0.09 038 O. R. 038 O. R. 7.5 8 41 79 0.12 075 O. R. 075 O. R.
3.9 6 24 66 0.09 039 O. R. 039 O. R. 7.6 8 41 79 0.12 076 O. R. 076 O. R.
4 6 24 66 0.09 040 O. R. 040 O. R. 7.7 8 41 79 0.12 077 O. R. 077 O. R.
4.1 6 24 66 0.09 041 O. R. 041 O. R. 7.8 8 41 79 0.12 078 O. R. 078 O. R.
4.2 6 24 66 0.09 042 O. R. 042 O. R. 7.9 8 41 79 0.12 079 O. R. 079 O. R.
4.3 6 24 66 0.09 043 O. R. 043 O. R. 8 8 41 79 0.12 080 O. R. 080 O. R.
4.4 6 24 66 0.09 044 O. R. 044 O. R. 8.1 10 47 89 0.12 081 O. R. 081 O. R.
4.5 6 24 66 0.09 045 O. R. 045 O. R. 8.2 10 47 89 0.12 082 O. R. 082 O. R.
4.6 6 24 66 0.09 046 O. R. 046 O. R. 8.3 10 47 89 0.12 083 O. R. 083 O. R.
4.65 6 24 66 0.09 465 O. R. 465 O. R. 8.4 10 47 89 0.13 084 O. R. 084 O. R.
4.7 6 24 66 0.09 047 O. R. 047 O. R. 8.5 10 47 89 0.13 085 O. R. 085 O. R.
4.8 6 28 66 0.09 048 O. R. 048 O. R. 8.6 10 47 89 0.13 086 O. R. 086 O. R.
4.9 6 28 66 0.09 049 O. R. 049 O. R. 8.7 10 47 89 0.13 087 O. R. 087 O. R.
5 6 28 66 0.09 050 O. R. 050 O. R. 8.8 10 47 89 0.13 088 O. R. 088 O. R.
5.1 6 28 66 0.09 051 O. R. 051 O. R. 8.9 10 47 89 0.13 089 O. R. 089 O. R.
5.2 6 28 66 0.09 052 O. R. 052 O. R. 9 10 47 89 0.13 090 O. R. 090 O. R.
5.3 6 28 66 0.09 053 O. R. 053 O. R. 9.1 10 47 89 0.13 091 O. R. 091 O. R.
5.4 6 28 66 0.09 054 O. R. 054 O. R. 9.2 10 47 89 0.14 092 O. R. 092 O. R.
5.5 6 28 66 0.1 055 O. R. 055 O. R. 9.3 10 47 89 0.14 093 O. R. 093 O. R.
5.55 6 28 66 0.1 555 O. R. 555 O. R. 9.4 10 47 89 0.14 094 O. R. 094 O. R.
5.6 6 28 66 0.1 056 O. R. 056 O. R. 9.5 10 47 89 0.14 095 O. R. 095 O. R.
5.7 6 28 66 0.1 057 O. R. 057 O. R. 9.6 10 47 89 0.14 096 O. R. 096 O. R.
5.8 6 28 66 0.1 058 O. R. 058 O. R. 9.7 10 47 89 0.14 097 O. R. 097 O. R.
5.9 6 28 66 0.1 059 O. R. 059 O. R. 9.8 10 47 89 0.14 098 O. R. 098 O. R.
6 6 28 66 0.1 060 O. R. 060 O. R. 9.9 10 47 89 0.14 099 O. R. 099 O. R.
6.1 8 34 79 0.1 061 O. R. 061 O. R. 10 10 47 89 0.15 100 O. R. 100 O. R.
6.2 8 34 79 0.1 062 O. R. 062 O. R. 10.2 12 55 102 0.15 102 O. R. 102 O. R.
6.3 8 34 79 0.1 063 O. R. 063 O. R. 10.5 12 55 102 0.15 105 O. R. 105 O. R.
6.4 8 34 79 0.1 064 O. R. 064 O. R. 10.8 12 55 102 0.16 108 O. R. 108 O. R.
6.5 8 34 79 0.11 065 O. R. 065 O. R. 11 12 55 102 0.16 110 O. R. 110 O. R.
