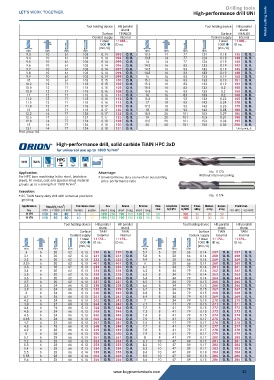

P. 32
Drilling tools
High-performance drill UNI
Tool holding device HB parallel Tool holding device HB parallel Metal cutting tools
shank shank
Surface TiNALOX Surface TiNALOX
Coolant supply Internal Coolant supply Internal
f steel 11188... f steel 11188...
h6 1000 ID no. h6 1000 ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm mm mm
9.3 10 61 103 0.14 093 O. R. 13.5 14 77 124 0.18 135 O. R.
9.4 10 61 103 0.14 094 O. R. 13.8 14 77 124 0.18 138 O. R.
9.5 10 61 103 0.14 095 O. R. 14 14 77 124 0.19 140 O. R.
9.6 10 61 103 0.14 096 O. R. 14.2 16 83 133 0.19 142 O. R.
9.7 10 61 103 0.14 097 O. R. 14.5 16 83 133 0.19 145 O. R.
9.8 10 61 103 0.14 098 O. R. 14.8 16 83 133 0.19 148 O. R.
9.9 10 61 103 0.14 099 O. R. 15 16 83 133 0.19 150 O. R.
10 10 61 103 0.15 100 O. R. 15.1 16 83 133 0.19 151 O. R.
10.2 12 71 118 0.15 102 O. R. 15.2 16 83 133 0.19 152 O. R.
10.5 12 71 118 0.15 105 O. R. 15.5 16 83 133 0.2 155 O. R.
10.8 12 71 118 0.16 108 O. R. 15.8 16 83 133 0.2 158 O. R.
11 12 71 118 0.16 110 O. R. 16 16 83 133 0.2 160 O. R.
11.2 12 71 118 0.16 112 O. R. 16.5 18 93 143 0.22 165 O. R.
11.5 12 71 118 0.16 115 O. R. 17 18 93 143 0.24 170 O. R.
11.8 12 71 118 0.17 118 O. R. 17.5 18 93 143 0.26 175 O. R.
12 12 71 118 0.17 120 O. R. 18 18 93 143 0.28 180 O. R.
12.2 14 77 124 0.17 122 O. R. 18.5 20 101 153 0.29 185 O. R.
12.5 14 77 124 0.17 125 O. R. 19 20 101 153 0.31 190 O. R.
12.8 14 77 124 0.18 128 O. R. 19.5 20 101 153 0.33 195 O. R.
13 14 77 124 0.18 130 O. R. 20 20 101 153 0.35 200 O. R.
13.1 14 77 124 0.18 131 O. R. Unit price, €
Prod. group 1AS
High-performance drill, solid carbide TiAlN HPC 3xD
for universal use up to 1300 N/mm 2
HPC HB
VHM TiAlN
UNI IK
3xD 140°
Application: Advantage: No. 11173
For HPC bore machining in the steel, (stainless Universal heavy duty tool with an outstanding Without internal cooling
steel), NF metal, cast and (special alloy) material price-performance ratio
groups up to a strength of 1300 N/mm . 2
Execution:
SC TiAlN heavy-duty drill with universal precision No. 11174
grinding
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11173 110 90 80 40 35 190 230 190 150 110 90 50 100 35 30 30
11174 110 90 80 40 35 190 230 190 150 110 90 50 100 35 30 30
Tool holding device HB parallel HB parallel Tool holding device HB parallel HB parallel
shank shank shank shank
Surface TiAlN TiAlN Surface TiAlN TiAlN
Coolant supply External Internal Coolant supply External Internal
f steel 11173... 11174... f steel 11173... 11174...
h6 1000 ID no. ID no. h6 1000 ID no. ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm mm mm
3 6 20 62 0.13 230 O. R. 230 O. R. 5.7 6 28 66 0.14 257 O. R. 257 O. R.
3.1 6 20 62 0.13 231 O. R. 231 O. R. 5.8 6 28 66 0.14 258 O. R. 258 O. R.
3.2 6 20 62 0.13 232 O. R. 232 O. R. 5.9 6 28 66 0.14 259 O. R. 259 O. R.
3.25 6 20 62 0.13 401 O. R. 401 O. R. 6 6 28 66 0.14 260 O. R. 260 O. R.
3.3 6 20 62 0.13 233 O. R. 233 O. R. 6.1 8 34 79 0.14 261 O. R. 261 O. R.
3.4 6 20 62 0.13 234 O. R. 234 O. R. 6.2 8 34 79 0.14 262 O. R. 262 O. R.
3.5 6 20 62 0.13 235 O. R. 235 O. R. 6.3 8 34 79 0.14 263 O. R. 263 O. R.
3.6 6 20 62 0.13 236 O. R. 236 O. R. 6.4 8 34 79 0.14 264 O. R. 264 O. R.
3.7 6 20 62 0.13 237 O. R. 237 O. R. 6.5 8 34 79 0.15 265 O. R. 265 O. R.
3.8 6 24 66 0.13 238 O. R. 238 O. R. 6.6 8 34 79 0.15 266 O. R. 266 O. R.
3.9 6 24 66 0.13 239 O. R. 239 O. R. 6.7 8 34 79 0.15 267 O. R. 267 O. R.
4 6 24 66 0.13 240 O. R. 240 O. R. 6.8 8 34 79 0.15 268 O. R. 268 O. R.
4.1 6 24 66 0.13 241 O. R. 241 O. R. 6.9 8 34 79 0.15 269 O. R. 269 O. R.
4.2 6 24 66 0.13 242 O. R. 242 O. R. 7 8 34 79 0.15 270 O. R. 270 O. R.
4.3 6 24 66 0.13 243 O. R. 243 O. R. 7.1 8 41 79 0.15 271 O. R. 271 O. R.
4.4 6 24 66 0.13 244 O. R. 244 O. R. 7.2 8 41 79 0.15 272 O. R. 272 O. R.
4.5 6 24 66 0.13 245 O. R. 245 O. R. 7.3 8 41 79 0.15 273 O. R. 273 O. R.
4.6 6 24 66 0.13 246 O. R. 246 O. R. 7.4 8 41 79 0.15 274 O. R. 274 O. R.
4.65 6 24 66 0.13 402 O. R. 402 O. R. 7.5 8 41 79 0.17 275 O. R. 275 O. R.
4.7 6 24 66 0.13 247 O. R. 247 O. R. 7.6 8 41 79 0.17 276 O. R. 276 O. R.
4.8 6 28 66 0.13 248 O. R. 248 O. R. 7.7 8 41 79 0.17 277 O. R. 277 O. R.
4.9 6 28 66 0.13 249 O. R. 249 O. R. 7.8 8 41 79 0.17 278 O. R. 278 O. R.
5 6 28 66 0.13 250 O. R. 250 O. R. 7.9 8 41 79 0.17 279 O. R. 279 O. R.
5.1 6 28 66 0.13 251 O. R. 251 O. R. 8 8 41 79 0.17 280 O. R. 280 O. R.
5.2 6 28 66 0.13 252 O. R. 252 O. R. 8.1 10 47 89 0.17 281 O. R. 281 O. R.
5.3 6 28 66 0.13 253 O. R. 253 O. R. 8.2 10 47 89 0.17 282 O. R. 282 O. R.
5.4 6 28 66 0.13 254 O. R. 254 O. R. 8.3 10 47 89 0.17 283 O. R. 283 O. R.
5.5 6 28 66 0.14 255 O. R. 255 O. R. 8.4 10 47 89 0.18 284 O. R. 284 O. R.
5.55 6 28 66 0.14 403 O. R. 403 O. R. 8.5 10 47 89 0.18 285 O. R. 285 O. R.
5.6 6 28 66 0.14 256 O. R. 256 O. R. 8.6 10 47 89 0.18 286 O. R. 286 O. R.
www.buypremiumtools.com 32
