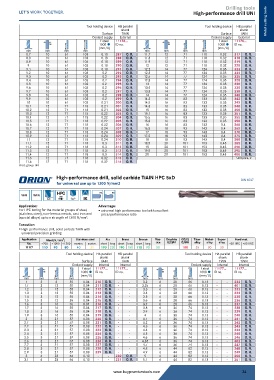

Page 34 - Buy Premium Tools ORION Catalogue

Drilling tools
High-performance drill UNI

Tool holding device HB parallel Tool holding device HB parallel Metal cutting tools
shank shank
Surface TiAlN Surface TiAlN
Coolant supply External Coolant supply External
f steel 11176... f steel 11176...
h6 1000 ˜ ID no. h6 1000 ˜ ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm mm mm
8.7 10 61 103 0.18 287 O. R. 11.7 12 71 118 0.32 317 O. R.
8.8 10 61 103 0.18 288 O. R. 11.8 12 71 118 0.32 318 O. R.
8.9 10 61 103 0.18 289 O. R. 11.9 12 71 118 0.32 319 O. R.
9 10 61 103 0.18 290 O. R. 12 12 71 118 0.32 320 O. R.
9.1 10 61 103 0.18 291 O. R. 12.2 14 77 124 0.35 322 O. R.
9.2 10 61 103 0.2 292 O. R. 12.3 14 77 124 0.35 323 O. R.
9.3 10 61 103 0.2 293 O. R. 12.5 14 77 124 0.35 325 O. R.
9.4 10 61 103 0.2 294 O. R. 12.8 14 77 124 0.35 328 O. R.
9.5 10 61 103 0.2 295 O. R. 13 14 77 124 0.35 330 O. R.
9.6 10 61 103 0.2 296 O. R. 13.5 14 77 124 0.35 335 O. R.
9.7 10 61 103 0.2 297 O. R. 13.8 14 77 124 0.35 338 O. R.
9.8 10 61 103 0.2 298 O. R. 14 14 77 124 0.35 340 O. R.
9.9 10 61 103 0.2 299 O. R. 14.2 16 83 133 0.35 342 O. R.
10 10 61 103 0.21 300 O. R. 14.5 16 83 133 0.35 345 O. R.
10.1 12 71 118 0.21 301 O. R. 14.8 16 83 133 0.35 348 O. R.
10.2 12 71 118 0.21 302 O. R. 15 16 83 133 0.35 350 O. R.
10.3 12 71 118 0.22 303 O. R. 15.1 16 83 133 0.35 351 O. R.
10.4 12 71 118 0.22 304 O. R. 15.5 16 83 133 0.35 355 O. R.
10.5 12 71 118 0.22 305 O. R. 15.8 16 83 133 0.35 358 O. R.
10.6 12 71 118 0.22 306 O. R. 16 16 83 133 0.4 360 O. R.
10.7 12 71 118 0.24 307 O. R. 16.5 18 93 143 0.4 365 O. R.
10.8 12 71 118 0.24 308 O. R. 17 18 93 143 0.4 370 O. R.
10.9 12 71 118 0.24 309 O. R. 17.5 18 93 143 0.4 375 O. R.
11 12 71 118 0.24 310 O. R. 18 18 93 143 0.4 380 O. R.
11.1 12 71 118 0.3 311 O. R. 18.5 20 101 153 0.45 385 O. R.
11.2 12 71 118 0.3 312 O. R. 19 20 101 153 0.45 390 O. R.
11.3 12 71 118 0.3 313 O. R. 19.5 20 101 153 0.45 395 O. R.
11.4 12 71 118 0.3 314 O. R. 20 20 101 153 0.45 400 O. R.
11.5 12 71 118 0.32 315 O. R. Unit price, €
11.6 12 71 118 0.32 316 O. R.
Prod. group 140
High-performance drill, solid carbide TiAlN HPC 5xD
for universal use up to 1300 N/mm2 DIN 6537

HPC HA HB
VHM TiAlN UNI
5xD 140° IK
Application: Advantage:
For HPC boring for the material groups of steel, ƒ universal high-performance tool with excellent
(stainless steel), non-ferrous metals, cast iron and price/performance ratio
(special alloys) up to a strength of 1300 N/mm . 2
Execution:
ƒ High-performance drill, solid carbide TiAlN with
universal precision grinding
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11177 110 90 80 40 35 190 230 190 150 110 90 50 100 35 30 30
Tool holding device HA parallel HB parallel Tool holding device HA parallel HB parallel
shank shank shank shank
Surface TiAlN TiAlN Surface TiAlN TiAlN
Coolant supply Internal Internal Coolant supply Internal Internal
f steel 11177... 11177... f steel 11177... 11177...
h6 1000 ˜ ID no. ID no. h6 1000 ˜ ID no. ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm mm mm
1 3 8 55 0.04 210 O. R. - - 3.2 6 28 66 0.13 - - 232 O. R.
1.1 3 12 55 0.04 211 O. R. - - 3.25 6 28 66 0.13 - - 401 O. R.
1.2 3 12 55 0.04 212 O. R. - - 3.3 6 28 66 0.13 - - 233 O. R.
1.3 3 12 55 0.04 213 O. R. - - 3.4 6 28 66 0.13 - - 234 O. R.
1.4 3 12 55 0.04 214 O. R. - - 3.5 6 28 66 0.13 - - 235 O. R.
1.5 3 12 55 0.04 215 O. R. - - 3.6 6 28 66 0.13 - - 236 O. R.
1.6 3 16 55 0.04 216 O. R. - - 3.7 6 28 66 0.13 - - 237 O. R.
1.7 3 16 55 0.04 217 O. R. - - 3.8 6 36 74 0.13 - - 238 O. R.
1.8 3 16 55 0.04 218 O. R. - - 3.9 6 36 74 0.13 - - 239 O. R.
1.9 3 16 55 0.04 219 O. R. - - 4 6 36 74 0.13 - - 240 O. R.
2 3 21 57 0.08 220 O. R. - - 4.1 6 36 74 0.13 - - 241 O. R.
2.1 3 21 57 0.08 221 O. R. - - 4.2 6 36 74 0.13 - - 242 O. R.
2.2 3 21 57 0.08 222 O. R. - - 4.3 6 36 74 0.13 - - 243 O. R.
2.3 3 21 57 0.08 223 O. R. - - 4.4 6 36 74 0.13 - - 244 O. R.
2.4 3 21 57 0.08 224 O. R. - - 4.5 6 36 74 0.13 - - 245 O. R.
2.5 3 21 57 0.08 225 O. R. - - 4.6 6 36 74 0.13 - - 246 O. R.
2.6 3 21 57 0.08 226 O. R. - - 4.65 6 36 74 0.13 - - 402 O. R.
2.7 3 21 57 0.08 227 O. R. - - 4.7 6 36 74 0.13 - - 247 O. R.
2.8 3 21 57 0.08 228 O. R. - - 4.8 6 44 82 0.13 - - 248 O. R.
2.9 3 21 57 0.08 229 O. R. - - 4.9 6 44 82 0.13 - - 249 O. R.
3 6 28 66 0.13 - - 230 O. R. 5 6 44 82 0.13 - - 250 O. R.
3.1 6 28 66 0.13 - - 231 O. R. 5.1 6 44 82 0.13 - - 251 O. R.
www.buypremiumtools.com 34
