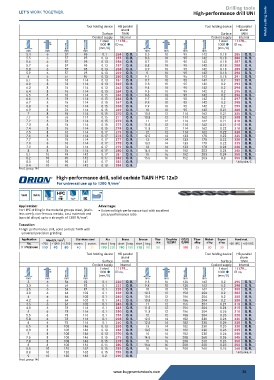

P. 36
Drilling tools
High-performance drill UNI
Tool holding device HB parallel Tool holding device HB parallel Metal cutting tools
shank shank
Surface TiAlN Surface TiAlN
Coolant supply Internal Coolant supply Internal
f steel 11178... f steel 11178...
h6 1000 ID no. h6 1000 ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm mm mm
5.4 6 57 95 0.1 254 O. R. 8.5 10 95 142 0.18 285 O. R.
5.5 6 57 95 0.13 255 O. R. 8.6 10 95 142 0.18 286 O. R.
5.6 6 57 95 0.13 256 O. R. 8.7 10 95 142 0.18 287 O. R.
5.7 6 57 95 0.13 257 O. R. 8.8 10 95 142 0.18 288 O. R.
5.8 6 57 95 0.13 258 O. R. 8.9 10 95 142 0.18 289 O. R.
5.9 6 57 95 0.13 259 O. R. 9 10 95 142 0.18 290 O. R.
6 6 57 95 0.13 260 O. R. 9.1 10 95 142 0.18 291 O. R.
6.1 8 76 114 0.13 261 O. R. 9.2 10 95 142 0.2 292 O. R.
6.2 8 76 114 0.13 262 O. R. 9.3 10 95 142 0.2 293 O. R.
6.3 8 76 114 0.13 263 O. R. 9.4 10 95 142 0.2 294 O. R.
6.4 8 76 114 0.13 264 O. R. 9.5 10 95 142 0.2 295 O. R.
6.5 8 76 114 0.15 265 O. R. 9.6 10 95 142 0.2 296 O. R.
6.6 8 76 114 0.15 266 O. R. 9.7 10 95 142 0.2 297 O. R.
6.7 8 76 114 0.15 267 O. R. 9.8 10 95 142 0.2 298 O. R.
6.8 8 76 114 0.15 268 O. R. 9.9 10 95 142 0.2 299 O. R.
6.9 8 76 114 0.15 269 O. R. 10 10 95 142 0.21 300 O. R.
7 8 76 114 0.15 270 O. R. 10.5 12 114 162 0.21 305 O. R.
7.1 8 76 114 0.15 271 O. R. 10.8 12 114 162 0.21 308 O. R.
7.2 8 76 114 0.15 272 O. R. 11 12 114 162 0.21 310 O. R.
7.3 8 76 114 0.15 273 O. R. 11.5 12 114 162 0.21 315 O. R.
7.4 8 76 114 0.15 274 O. R. 11.8 12 114 162 0.22 318 O. R.
7.5 8 76 114 0.17 275 O. R. 12 12 114 162 0.22 320 O. R.
7.6 8 76 114 0.17 276 O. R. 12.5 14 133 178 0.22 325 O. R.
7.7 8 76 114 0.17 277 O. R. 13 14 133 178 0.22 330 O. R.
7.8 8 76 114 0.17 278 O. R. 13.5 14 133 178 0.22 335 O. R.
7.9 8 76 114 0.17 279 O. R. 14 14 133 178 0.24 340 O. R.
8 8 76 114 0.17 280 O. R. 14.5 16 152 203 0.24 345 O. R.
8.1 10 95 142 0.17 281 O. R. 15 16 152 203 0.24 350 O. R.
8.2 10 95 142 0.17 282 O. R. 15.5 16 152 203 0.3 355 O. R.
8.3 10 95 142 0.17 283 O. R. Unit price, €
8.4 10 95 142 0.18 284 O. R.
Prod. group 140
High-performance drill, solid carbide TiAlN HPC 12xD
For universal use up to 1300 N/mm 2
HPC HB
VHM TiAlN UNI
12xD 140° IK
Application: Advantage:
For HPC drilling in the material groups steel, (stain- Universal high-performance tool with excellent
less steel), non-ferrous metals, cast materials and price/performance ratio
(special alloys) up to a strength of 1300 N/mm . 2
Execution:
High-performance drill, solid carbide TiAlN with
universal precision grinding
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11179230-360 110 90 80 40 35 190 230 190 150 110 90 50 100 35 30 30
Tool holding device HB parallel Tool holding device HB parallel
shank shank
Surface TiAlN Surface TiAlN
Coolant supply Internal Coolant supply Internal
f steel 11179... f steel 11179...
h6 1000 ID no. h6 1000 ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm mm mm
3 6 54 92 0.1 230 O. R. 9.5 10 120 162 0.2 295 O. R.
3.3 6 54 92 0.1 233 O. R. 9.8 10 120 162 0.2 298 O. R.
3.5 6 54 92 0.1 235 O. R. 10 10 120 162 0.2 300 O. R.
3.8 6 64 102 0.1 238 O. R. 10.2 12 156 204 0.2 302 O. R.
4 6 64 102 0.1 240 O. R. 10.5 12 156 204 0.2 305 O. R.
4.2 6 64 102 0.1 242 O. R. 10.8 12 156 204 0.2 308 O. R.
4.5 6 64 102 0.1 245 O. R. 11 12 156 204 0.24 310 O. R.
4.8 6 78 116 0.1 248 O. R. 11.5 12 156 204 0.24 315 O. R.
5 6 78 116 0.1 250 O. R. 11.8 12 156 204 0.26 318 O. R.
5.5 6 78 116 0.1 255 O. R. 12 12 156 204 0.26 320 O. R.
5.8 6 78 116 0.1 258 O. R. 12.5 14 182 230 0.26 325 O. R.
6 6 78 116 0.1 260 O. R. 12.8 14 182 230 0.26 328 O. R.
6.5 8 108 146 0.13 265 O. R. 13 14 182 230 0.26 330 O. R.
6.8 8 108 146 0.13 268 O. R. 13.5 14 182 230 0.26 335 O. R.
7 8 108 146 0.13 270 O. R. 14 14 182 230 0.26 340 O. R.
7.5 8 108 146 0.15 275 O. R. 14.5 16 208 260 0.26 345 O. R.
7.8 8 108 146 0.15 278 O. R. 15 16 208 260 0.26 350 O. R.
8 8 108 146 0.15 280 O. R. 15.5 16 208 260 0.26 355 O. R.
8.5 10 120 162 0.15 285 O. R. 16 16 208 260 0.26 360 O. R.
8.8 10 120 162 0.15 288 O. R. Unit price, €
9 10 120 162 0.2 290 O. R.
Prod. group 140
