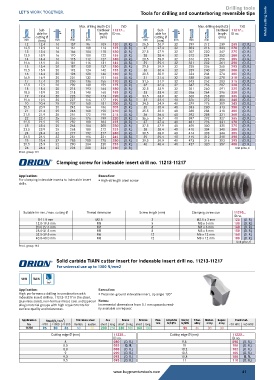

Page 41 - Buy Premium Tools ORION Catalogue

Drilling tools
Tools for drilling and counterboring reversible tips

Max. drilling depth (D) 7xD Max. drilling depth (D) 7xD Metal cutting tools
Suit- Cantilever 11217... Suit- Cantilever 11217...
able for h6 length ID no. able for h6 length ID no.
cutting Ø (mm) cutting Ø (mm)
mm (mm) mm mm mm mm (mm) mm mm mm
12 12.4 16 157 96 109 120 (O. R.) 26.5 26.9 32 299 212 239 265 (O. R.)
12.5 12.9 16 161 100 113 125 (O. R.) 27 27.4 32 303 216 243 270 (O. R.)
13 13.4 16 166 104 118 130 (O. R.) 27.5 27.9 32 307 220 247 275 (O. R.)
13.5 13.9 16 170 108 122 135 (O. R.) 28 28.4 32 312 224 252 280 (O. R.)
14 14.4 16 175 112 127 140 (O. R.) 28.5 28.9 32 316 228 256 285 (O. R.)
14.5 14.9 20 181 116 131 145 (O. R.) 29 29.4 32 321 232 261 290 (O. R.)
15 15.4 20 187 120 137 150 (O. R.) 29.5 29.9 32 325 236 265 295 (O. R.)
15.5 15.9 20 192 124 142 155 (O. R.) 30 30.4 32 329 240 269 300 (O. R.)
16 16.4 20 196 128 146 160 (O. R.) 30.5 30.9 32 334 244 274 305 (O. R.)
16.5 16.9 20 201 132 151 165 (O. R.) 31 31.4 32 338 248 278 310 (O. R.)
17 17.4 20 205 136 155 170 (O. R.) 31.5 31.9 32 343 252 283 315 (O. R.)
17.5 17.9 20 209 140 159 175 (O. R.) 32 32.4 32 347 256 287 320 (O. R.)
18 18.4 20 214 193 164 180 (O. R.) 32.5 32.9 32 351 260 291 325 (O. R.)
18.5 18.9 20 218 148 168 185 (O. R.) 33 33.4 32 356 264 296 330 (O. R.)
19 19.4 20 223 152 173 190 (O. R.) 33.5 33.9 32 360 268 300 335 (O. R.)
19.5 19.9 20 227 156 177 195 (O. R.) 34 34.4 40 375 272 305 340 (O. R.)
20 20.4 25 237 160 181 200 (O. R.) 34.5 34.9 40 379 276 309 345 (O. R.)
20.5 20.9 25 242 164 186 205 (O. R.) 35 35.4 40 383 280 313 350 (O. R.)
21 21.4 25 246 168 190 210 (O. R.) 35.5 35.9 40 388 284 318 355 (O. R.)
21.5 21.9 25 251 172 195 215 (O. R.) 36 36.4 40 392 288 321 360 (O. R.)
22 22.4 25 255 176 199 220 (O. R.) 36.5 36.9 40 397 292 327 365 (O. R.)
22.5 22.9 25 259 180 203 225 (O. R.) 37 37.4 40 401 296 331 370 (O. R.)
23 23.4 25 264 184 208 230 (O. R.) 37.5 37.9 40 405 300 335 375 (O. R.)
23.5 23.9 25 268 188 212 235 (O. R.) 38 38.4 40 410 304 340 380 (O. R.)
24 24.4 32 277 192 217 240 (O. R.) 38.5 38.9 40 414 308 344 385 (O. R.)
24.5 24.9 32 281 196 221 245 (O. R.) 39 39.4 40 419 312 349 390 (O. R.)
25 25.4 32 285 200 225 250 (O. R.) 39.5 39.9 40 423 316 353 395 (O. R.)
25.5 25.9 32 290 204 230 255 (O. R.) 40 40.4 40 427 320 357 400 (O. R.)
26 26.4 32 294 208 234 260 (O. R.) Unit price, €
Prod. group 119
Clamping screw for indexable insert drill no. 11213-11217

Application: Execution:
For clamping indexable inserts to indexable insert ƒ High-strength steel screw
drills.

Suitable for min./max. cutting Ø Thread dimension Screw length (mm) Clamping screw size 11295...
ID no.
8-11.5 mm M2.5 3 M2.5 x 3 mm 125 (O. R.)
12.0-19.5 mm M3 5 M3 x 5 mm 130 (O. R.)
20.0-27.5 mm M4 6 M4 x 6 mm 140 (O. R.)
28.0-31.5 mm M5 8 M5 x 8 mm 150 (O. R.)
32.5-39.5 mm M6 12 M6 x 12 mm 160 (O. R.)
40.0-40.0 mm M8 12 M8 x 12 mm 180 (O. R.)
Unit price, €
Prod. group 142

Solid carbide TiAlN cutter insert for indexable insert drill no. 11213-11217
For universal use up to 1300 N/mm2

VHM TiAlN
130°
Application: Execution:
High-performance drilling in combination with ƒ Precision-ground indexable insert, tip angle 130°
indexable insert drill no. 11213-11217 in the steel,
(stainless steel), non-ferrous metal, cast and (special Notes:
alloy) material groups with high requirements for Incremental dimensions from 0.1 mm upwards read-
surface quality and tolerances. ily available on request

Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11220 95 80 65 50 40 200 250 230 180 160 130 95 35 30 30
Cutting edge Ø (mm) 11220... Cutting edge Ø (mm) 11220...
ID no. ID no.
8 080 (O. R.) 9.8 098 (O. R.)
8.5 085 O. R. 10 100 (O. R.)
8.8 088 (O. R.) 10.2 102 (O. R.)
9 090 (O. R.) 10.5 105 (O. R.)
9.3 093 (O. R.) 10.8 108 O. R.
9.5 095 (O. R.) 11 110 (O. R.)
