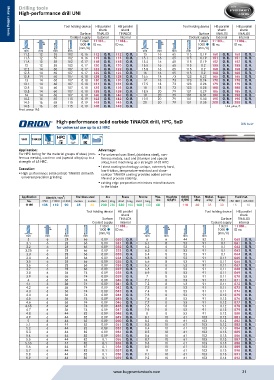

Page 31 - Buy Premium Tools ORION Catalogue
P. 31
Drilling tools
High-performance drill UNI
Tool holding device HB parallel HB parallel Tool holding device HB parallel HB parallel
shank shank shank shank
Surface TiNALOX TiNALOX Surface TiNALOX TiNALOX
Coolant supply External Internal Coolant supply External Internal
Metal cutting tools
Metal cutting tools
f steel 11183... 11184... f steel 11183... 11184...
h6 1000 ID no. ID no. h6 1000 ID no. ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm mm mm
11.2 12 55 102 0.16 112 O. R. 112 O. R. 15 16 65 115 0.19 150 O. R. 150 O. R.
11.5 12 55 102 0.16 115 O. R. 115 O. R. 15.1 16 65 115 0.19 151 O. R. 151 O. R.
11.8 12 55 102 0.17 118 O. R. 118 O. R. 15.2 16 65 115 0.19 152 O. R. 152 O. R.
12 12 55 102 0.17 120 O. R. 120 O. R. 15.5 16 65 115 0.2 155 O. R. 155 O. R.
12.2 14 60 107 0.17 122 O. R. 122 O. R. 15.8 16 65 115 0.2 158 O. R. 158 O. R.
12.5 14 60 107 0.17 125 O. R. 125 O. R. 16 16 65 115 0.2 160 O. R. 160 O. R.
12.8 14 60 107 0.18 128 O. R. 128 O. R. 16.5 18 73 123 0.22 165 O. R. 165 O. R.
13 14 60 107 0.18 130 O. R. 130 O. R. 17 18 73 123 0.24 170 O. R. 170 O. R.
13.1 14 60 107 0.18 131 O. R. 131 O. R. 17.5 18 73 123 0.26 175 O. R. 175 O. R.
13.5 14 60 107 0.18 135 O. R. 135 O. R. 18 18 73 123 0.28 180 O. R. 180 O. R.
13.8 14 60 107 0.18 138 O. R. 138 O. R. 18.5 20 79 131 0.29 185 O. R. 185 O. R.
14 14 60 107 0.19 140 O. R. 140 O. R. 19 20 79 131 0.31 190 O. R. 190 O. R.
14.2 16 65 115 0.19 142 O. R. 142 O. R. 19.5 20 79 131 0.33 195 O. R. 195 O. R.
14.5 16 65 115 0.19 145 O. R. 145 O. R. 20 20 79 131 0.35 200 O. R. 200 O. R.
14.8 16 65 115 0.19 148 O. R. 148 O. R. Unit price, €
Prod. group 1AS
High-performance solid carbide TiNAlOX drill, HPC, 5xD
for universal use up to 63 HRC DIN 6537
HPC HB
VHM TiNAlOX UNI
5xD 140° IK
Application: Advantage:
For HPC boring for the material groups of steel, (non- For universal use: Steel, (stainless steel), non-
ferrous metals), cast iron and (special alloys) up to a ferrous metals, cast and (titanium and special
strength of 63 HRC. alloy), hard machining up a strength of 65 HRC
Execution: Latest coating technology: unique, extremely hard,
low-friction, temperature-resistant and close-
High-performance solid carbide TiNAlOX drill with contour TiNAIOX coating provides added service
universal precision grinding life and process stability.
cutting edge preparation minimises microfractures
in the blade
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11188 135 110 90 35 30 230 280 230 180 160 130 60 110 40 35 30 15 10
Tool holding device HB parallel Tool holding device HB parallel
shank shank
Surface TiNALOX Surface TiNALOX
Coolant supply Internal Coolant supply Internal
f steel 11188... f steel 11188...
h6 1000 ID no. h6 1000 ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm mm mm
3 6 28 66 0.09 030 O. R. 6 6 44 82 0.1 060 O. R.
3.1 6 28 66 0.09 031 O. R. 6.1 8 53 91 0.1 061 O. R.
3.2 6 28 66 0.09 032 O. R. 6.2 8 53 91 0.1 062 O. R.
3.25 6 28 66 0.09 325 O. R. 6.3 8 53 91 0.1 063 O. R.
3.3 6 28 66 0.09 033 O. R. 6.4 8 53 91 0.1 064 O. R.
3.4 6 28 66 0.09 034 O. R. 6.5 8 53 91 0.11 065 O. R.
3.5 6 28 66 0.09 035 O. R. 6.6 8 53 91 0.11 066 O. R.
3.6 6 28 66 0.09 036 O. R. 6.7 8 53 91 0.11 067 O. R.
3.7 6 28 66 0.09 037 O. R. 6.8 8 53 91 0.11 068 O. R.
3.8 6 36 74 0.09 038 O. R. 6.9 8 53 91 0.11 069 O. R.
3.9 6 36 74 0.09 039 O. R. 7 8 53 91 0.11 070 O. R.
4 6 36 74 0.09 040 O. R. 7.1 8 53 91 0.11 071 O. R.
4.1 6 36 74 0.09 041 O. R. 7.2 8 53 91 0.11 072 O. R.
4.2 6 36 74 0.09 042 O. R. 7.3 8 53 91 0.11 073 O. R.
4.3 6 36 74 0.09 043 O. R. 7.4 8 53 91 0.11 074 O. R.
4.4 6 36 74 0.09 044 O. R. 7.5 8 53 91 0.12 075 O. R.
4.5 6 36 74 0.09 045 O. R. 7.6 8 53 91 0.12 076 O. R.
4.6 6 36 74 0.09 046 O. R. 7.7 8 53 91 0.12 077 O. R.
4.65 6 36 74 0.09 465 O. R. 7.8 8 53 91 0.12 078 O. R.
4.7 6 36 74 0.09 047 O. R. 7.9 8 53 91 0.12 079 O. R.
4.8 6 44 82 0.09 048 O. R. 8 8 53 91 0.12 080 O. R.
4.9 6 44 82 0.09 049 O. R. 8.1 10 61 103 0.12 081 O. R.
5 6 44 82 0.09 050 O. R. 8.2 10 61 103 0.12 082 O. R.
5.1 6 44 82 0.09 051 O. R. 8.3 10 61 103 0.12 083 O. R.
5.2 6 44 82 0.09 052 O. R. 8.4 10 61 103 0.13 084 O. R.
5.3 6 44 82 0.09 053 O. R. 8.5 10 61 103 0.13 085 O. R.
5.4 6 44 82 0.09 054 O. R. 8.6 10 61 103 0.13 086 O. R.
5.5 6 44 82 0.1 055 O. R. 8.7 10 61 103 0.13 087 O. R.
5.55 6 44 82 0.1 555 O. R. 8.8 10 61 103 0.13 088 O. R.
5.6 6 44 82 0.1 056 O. R. 8.9 10 61 103 0.13 089 O. R.
5.7 6 44 82 0.1 057 O. R. 9 10 61 103 0.13 090 O. R.
5.8 6 44 82 0.1 058 O. R. 9.1 10 61 103 0.13 091 O. R.
5.9 6 44 82 0.1 059 O. R. 9.2 10 61 103 0.14 092 O. R.
