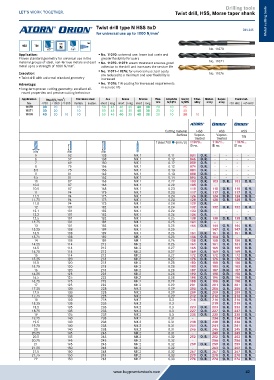

Page 42 - Buy Premium Tools ATORN Catalogue
P. 42
Drilling tools
Twist drill, HSS, Morse taper shank
Twist drill type N HSS 5xD DIN 345 Metal cutting tools
for universal use up to 1000 N/mm 2
Typ MK
HSS TiN N
5xD 118° No. 11070
Application: No. 11070: universal use: lower tool costs and
Proven standard geometry for universal use in the greater flexibility for users
material groups of steel, non-ferrous metals and cast No. 11070–11071: steam treatment ensures good No. 11071
metal up to a strength of 1000 N/mm . 2 adhesion to the drill and increases the service life
Execution: No. 11071–11076: for universal use: tool costs No. 11076
are reduced to a minimum and user flexibility is
Twist drill with universal standard geometry increased
Advantage: No. 11076: TiN coating for increased requirements
long-term proven cutting geometry: excellent all- in service life
round properties and precise cutting behaviour
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11070 30 20 10 50 45 40 35 40 30 20 10 25
11071 30 20 10 50 45 40 35 40 30 20 10 25
11076 40 20 10 10 50 45 40 35 40 30 20 10 30 10
Cutting material HSS HSS HSS
Surface Vapour- Vapour- TiN
treated treated
f steel 700 (mm/U) 11070... 11071... 11076...
ID no. ID no. ID no.
mm mm mm
5 52 133 MK 1 0.11 031 O. R. - - - -
6 57 138 MK 1 0.12 046 O. R. - - - -
7 69 150 MK 1 0.12 059 O. R. - - - -
8 75 156 MK 1 0.12 074 O. R. - - - -
8.5 75 156 MK 1 0.13 081 O. R. - - - -
9 81 162 MK 1 0.13 088 O. R. - - - -
9.5 81 162 MK 1 0.14 095 O. R. - - - -
10 87 168 MK 1 0.22 103 O. R. 103 O. R. 103 O. R.
10.2 87 168 MK 1 0.22 105 O. R. - - - -
10.5 87 168 MK 1 0.23 110 O. R. 110 O. R. 110 O. R.
11 94 175 MK 1 0.23 117 O. R. 117 O. R. 117 O. R.
11.5 94 175 MK 1 0.24 124 O. R. 124 O. R. 124 O. R.
11.75 94 175 MK 1 0.24 128 O. R. 128 O. R. 128 O. R.
11.8 94 175 MK 1 0.24 129 O. R. - - - -
12 101 182 MK 1 0.24 132 O. R. 132 O. R. 132 O. R.
12.1 101 182 MK 1 0.24 133 O. R. - - - -
12.2 101 182 MK 1 0.24 134 O. R. - - - -
12.5 101 182 MK 1 0.25 138 O. R. 138 O. R. 138 O. R.
12.75 101 182 MK 1 0.25 141 O. R. - - - -
13 101 182 MK 1 0.25 144 O. R. 144 O. R. 144 O. R.
13.25 108 189 MK 1 0.25 - - 147 O. R. 147 O. R.
13.5 108 189 MK 1 0.26 151 O. R. 151 O. R. 151 O. R.
13.75 108 189 MK 1 0.26 154 O. R. 154 O. R. - -
14 108 189 MK 1 0.26 158 O. R. 158 O. R. 158 O. R.
14.25 114 212 MK 2 0.26 161 O. R. 161 O. R. 161 O. R.
14.5 114 212 MK 2 0.27 165 O. R. 165 O. R. 165 O. R.
14.75 114 212 MK 2 0.27 169 O. R. 169 O. R. 169 O. R.
15 114 212 MK 2 0.27 172 O. R. 172 O. R. 172 O. R.
15.25 120 218 MK 2 0.27 176 O. R. 176 O. R. 176 O. R.
15.5 120 218 MK 2 0.28 180 O. R. 180 O. R. 180 O. R.
15.75 120 218 MK 2 0.28 183 O. R. 183 O. R. 183 O. R.
16 120 218 MK 2 0.28 187 O. R. 187 O. R. 187 O. R.
16.25 125 223 MK 2 0.28 190 O. R. 190 O. R. 190 O. R.
16.5 125 223 MK 2 0.28 194 O. R. 194 O. R. 194 O. R.
16.75 125 223 MK 2 0.29 198 O. R. 198 O. R. 198 O. R.
17 125 223 MK 2 0.29 201 O. R. 201 O. R. 201 O. R.
17.25 130 228 MK 2 0.29 205 O. R. 205 O. R. 205 O. R.
17.5 130 228 MK 2 0.29 209 O. R. 209 O. R. 209 O. R.
17.75 130 228 MK 2 0.29 212 O. R. 212 O. R. 212 O. R.
18 130 228 MK 2 0.3 216 O. R. 216 O. R. 216 O. R.
18.25 135 233 MK 2 0.3 - - 219 O. R. 219 O. R.
18.5 135 233 MK 2 0.3 223 O. R. 223 O. R. 223 O. R.
18.75 135 233 MK 2 0.3 227 O. R. 227 O. R. 227 O. R.
19 135 233 MK 2 0.3 230 O. R. 230 O. R. 230 O. R.
19.25 140 238 MK 2 0.31 - - 234 O. R. 234 O. R.
19.5 140 238 MK 2 0.31 238 O. R. 238 O. R. 238 O. R.
19.75 140 238 MK 2 0.31 241 O. R. 241 O. R. 241 O. R.
20 140 238 MK 2 0.31 245 O. R. 245 O. R. 245 O. R.
20.25 145 243 MK 2 0.31 - - 249 O. R. 249 O. R.
20.5 145 243 MK 2 0.32 252 O. R. 252 O. R. 252 O. R.
20.75 145 243 MK 2 0.32 - - 256 O. R. 256 O. R.
21 145 243 MK 2 0.32 259 O. R. 259 O. R. 259 O. R.
21.25 150 248 MK 2 0.32 - - 263 O. R. 263 O. R.
21.5 150 248 MK 2 0.32 267 O. R. 267 O. R. 267 O. R.
21.75 150 248 MK 2 0.33 270 O. R. 270 O. R. 270 O. R.
22 150 248 MK 2 0.33 274 O. R. 274 O. R. 274 O. R.
