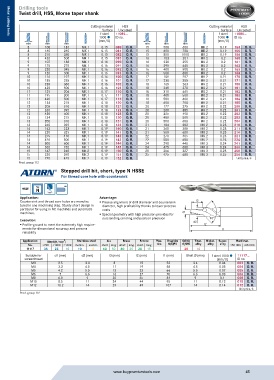

P. 45
Drilling tools
Twist drill, HSS, Morse taper shank
Cutting material HSS Cutting material HSS
Surface Uncoated Surface Uncoated
f steel 11085... f steel 11085...
1000 ID no. 1000 ID no.
Metal cutting tools
Metal cutting tools
(mm/U) (mm/U)
mm mm mm mm mm mm
8 100 181 MK 1 0.15 080 O. R. 15 500 600 MK 2 0.19 154 O. R.
8 165 265 MK 1 0.15 081 O. R. 15 650 750 MK 2 0.19 155 O. R.
8 210 330 MK 1 0.15 082 O. R. 15 850 1000 MK 2 0.19 156 O. R.
8 420 500 MK 1 0.15 083 O. R. 16 153 251 MK 2 0.2 160 O. R.
9 107 188 MK 1 0.16 090 O. R. 16 230 355 MK 2 0.2 161 O. R.
9 175 275 MK 1 0.16 091 O. R. 16 295 445 MK 2 0.2 162 O. R.
9 220 345 MK 1 0.16 092 O. R. 16 400 500 MK 2 0.2 163 O. R.
9 420 500 MK 1 0.16 093 O. R. 16 500 600 MK 2 0.2 164 O. R.
10 116 197 MK 1 0.16 100 O. R. 17 159 257 MK 2 0.21 170 O. R.
10 185 285 MK 1 0.16 101 O. R. 17 230 355 MK 2 0.21 171 O. R.
10 235 360 MK 1 0.16 102 O. R. 18 165 263 MK 2 0.21 180 O. R.
10 420 500 MK 1 0.16 103 O. R. 18 245 370 MK 2 0.21 181 O. R.
11 125 206 MK 1 0.17 110 O. R. 18 310 465 MK 2 0.21 182 O. R.
11 195 300 MK 1 0.17 111 O. R. 18 400 500 MK 2 0.21 183 O. R.
11 420 500 MK 1 0.17 113 O. R. 18 500 600 MK 2 0.21 184 O. R.
12 134 215 MK 1 0.18 120 O. R. 18 650 750 MK 2 0.21 185 O. R.
12 205 310 MK 1 0.18 121 O. R. 20 177 275 MK 2 0.22 200 O. R.
12 260 395 MK 1 0.18 122 O. R. 20 260 385 MK 2 0.22 201 O. R.
12 420 500 MK 1 0.18 123 O. R. 20 325 490 MK 2 0.22 202 O. R.
13 134 215 MK 1 0.18 130 O. R. 20 400 500 MK 2 0.22 203 O. R.
13 205 310 MK 1 0.18 131 O. R. 20 500 600 MK 2 0.22 204 O. R.
13 260 395 MK 1 0.18 132 O. R. 21 184 282 MK 2 0.23 210 O. R.
14 142 223 MK 1 0.19 140 O. R. 21 260 385 MK 2 0.23 211 O. R.
14 220 325 MK 1 0.19 141 O. R. 21 500 600 MK 2 0.23 214 O. R.
14 275 410 MK 1 0.19 142 O. R. 22 270 405 MK 2 0.23 221 O. R.
14 420 500 MK 1 0.19 143 O. R. 22 500 600 MK 2 0.23 224 O. R.
14 500 600 MK 1 0.19 144 O. R. 24 290 440 MK 3 0.24 241 O. R.
14 650 750 MK 1 0.19 145 O. R. 24 475 600 MK 3 0.24 244 O. R.
15 147 245 MK 2 0.19 150 O. R. 25 206 327 MK 3 0.25 250 O. R.
15 220 340 MK 2 0.19 151 O. R. 25 475 600 MK 3 0.25 254 O. R.
15 275 425 MK 2 0.19 152 O. R. Unit price, €
Prod. group 112
Stepped drill bit, short, type N HSSE
For thread core hole with countersink
Typ HA
HSSE N
118°
Application: Advantage:
Countersink and thread core holes are manufac- Precise alignment of drill diameter and countersink l3
tured in one machining step. Sturdy short design in diameter, high profitability thanks to lower process
particular for using in NC machines and automatic costs
machines. Special geometry with high precision provides for d1
Execution: outstanding centring and position precision d2 90°
Profile-ground to meet the extremely high require- l2
ments for dimensional accuracy and process l1
reliability
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11117 35 25 10 10 8 40 50 40 35 20 15 20 10
Suitable for d1 (mm) d2 (mm) l3 (mm) l2 (mm) l1 (mm) Shaft Ø (mm) f steel 1000 11117...
screw thread (mm/U) ID no.
M3 2.5 3.4 8 15 52 3.4 0.04 003 O. R.
M4 3.3 4.5 11 19 58 4.5 0.05 004 O. R.
M5 4.2 5.5 13 23 66 5.5 0.07 005 O. R.
M6 5 6.6 16 27 70 6.6 0.08 006 O. R.
M8 6.8 9 20 35 84 9 0.1 008 O. R.
M10 8.5 11 24 44 95 11 0.12 010 O. R.
M12 10.2 14 29 49 107 14 0.14 012 O. R.
Unit price, €
Prod. group 112
