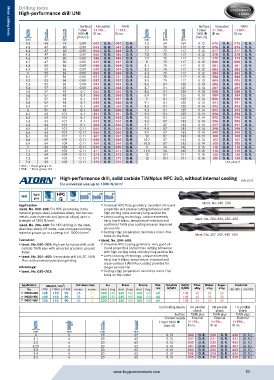

P. 53
Drilling tools
High-performance drill UNI
Surface Uncoated TiAlN Surface Uncoated TiAlN
f steel 11155... 11157... f steel 11155... 11157...
1000 ID no. ID no. 1000 ID no. ID no.
(mm/U) (mm/U)
Metal cutting tools
Metal cutting tools
mm mm mm mm mm mm
4.2 43 75 0.09 042 O. R. 042 O. R. 7.5 69 109 0.12 075 O. R. 075 O. R.
4.3 47 80 0.09 043 O. R. 043 O. R. 7.6 75 117 0.12 376 O. R. 376 O. R.
4.4 47 80 0.09 044 O. R. 344 O. R. 7.7 75 117 0.12 377 O. R. 377 O. R.
4.5 47 80 0.09 045 O. R. 045 O. R. 7.8 75 117 0.12 378 O. R. 378 O. R.
4.6 47 80 0.09 346 O. R. 346 O. R. 7.9 75 117 0.12 379 O. R. 379 O. R.
4.7 47 80 0.09 047 O. R. 047 O. R. 8 75 117 0.12 080 O. R. 080 O. R.
4.8 52 86 0.09 048 O. R. 048 O. R. 8.1 75 117 0.12 381 O. R. 381 O. R.
4.9 52 86 0.09 049 O. R. 049 O. R. 8.2 75 117 0.12 382 O. R. 382 O. R.
5 52 86 0.09 050 O. R. 050 O. R. 8.3 75 117 0.12 383 O. R. 383 O. R.
5.1 52 86 0.09 051 O. R. 051 O. R. 8.4 75 117 0.13 384 O. R. 384 O. R.
5.2 52 86 0.09 052 O. R. 052 O. R. 8.5 75 117 0.13 085 O. R. 085 O. R.
5.3 52 86 0.09 053 O. R. 053 O. R. 8.6 81 125 0.13 386 O. R. 386 O. R.
5.4 57 93 0.09 354 O. R. 354 O. R. 8.7 81 125 0.13 387 O. R. 387 O. R.
5.5 57 93 0.1 055 O. R. 055 O. R. 8.8 81 125 0.13 088 O. R. 088 O. R.
5.6 57 93 0.1 356 O. R. 356 O. R. 8.9 81 125 0.13 389 O. R. 389 O. R.
5.7 57 93 0.1 057 O. R. 057 O. R. 9 81 125 0.13 090 O. R. 090 O. R.
5.8 57 93 0.1 058 O. R. 058 O. R. 9.1 81 125 0.13 391 O. R. 391 O. R.
5.9 57 93 0.1 359 O. R. 359 O. R. 9.2 81 125 0.14 392 O. R. 392 O. R.
6 57 93 0.1 060 O. R. 060 O. R. 9.3 81 125 0.14 393 O. R. 393 O. R.
6.1 63 101 0.1 361 O. R. 361 O. R. 9.4 81 125 0.14 394 O. R. 394 O. R.
6.2 63 101 0.1 062 O. R. 062 O. R. 9.5 81 125 0.14 095 O. R. 095 O. R.
6.3 63 101 0.1 063 O. R. 063 O. R. 9.6 87 133 0.14 396 O. R. 396 O. R.
6.4 63 101 0.1 364 O. R. 364 O. R. 9.7 87 133 0.14 397 O. R. 397 O. R.
6.5 63 101 0.11 065 O. R. 065 O. R. 9.8 87 133 0.14 398 O. R. 398 O. R.
6.6 63 101 0.11 066 O. R. 066 O. R. 9.9 87 133 0.14 399 O. R. 399 O. R.
6.7 63 101 0.11 367 O. R. 367 O. R. 10 87 133 0.14 100 O. R. 100 O. R.
6.8 69 109 0.11 068 O. R. 068 O. R. 10.2 87 133 0.14 102 O. R. 102 O. R.
6.9 69 109 0.11 369 O. R. 369 O. R. 10.5 87 133 0.14 105 O. R. 105 O. R.
7 69 109 0.11 070 O. R. 070 O. R. 11 94 142 0.15 110 O. R. 110 O. R.
7.1 69 109 0.11 371 O. R. 371 O. R. 11.5 94 142 0.15 115 O. R. 115 O. R.
7.2 69 109 0.11 372 O. R. 372 O. R. 12 101 151 0.18 120 O. R. 120 O. R.
7.3 69 109 0.11 373 O. R. 373 O. R. 13 101 151 0.18 130 O. R. 130 O. R.
7.4 69 109 0.11 374 O. R. 374 O. R. Unit price, €
11157... = Prod. group 113
11155... = Prod. group 134
High-performance drill, solid carbide TiAlNplus HPC 3xD, without internal cooling DIN 6537
for universal use up to 1300 N/mm 2
VHM TiAlN HPC HA HB HE
plus UNI
3xD 140°
Application: Universal HPC flute geometry: excellent all-round Ident. No. 030–203
Ident. No. 030–203: For HPC processing in the properties and precise cutting behaviour with
material groups steel, (stainless steel), non-ferrous high cutting rates and very long service life
metals, cast materials and (special alloys) up to a Latest coating technology: unique extremely
strength of 1300 N/mm . 2 hard, low-friction, temperature-resistant and Ident. No. 204–206, 230–400
Ident. No. 204–600: For HPC drilling in the steel, conformal TiAIN plus coating ensures improved
(stainless steel), NF metal, cast and (special alloy) service life
material groups up to a strength of 1300 N/mm . 2 Cutting edge preparation minimises micro-frac- Ident. No. 207–209, 430–600
tures on the flute
Execution: Ident. No. 204–600:
Ident. No. 030–203: High-performance drill, solid Universal HPC cutting geometry: very good all-
carbide TiAlN plus with universal precision-ground round properties and precise cutting behaviour
flutes with high cutting rates and very long service life
Ident. No. 204–600: Heavy-duty drill bit, SC TiAlN Latest coating technology: unique extremely
Plus, with universal precision grinding hard, low-friction, temperature-resistant and
close-contour TiAlN Plus coating provides for
Advantage: longer service life
Ident. No. 030–203: Cutting edge preparation minimizes micro-frac-
tures on the cutter
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11194030-203 135 110 90 35 30 200 250 230 180 160 130 60 110 40 35 30
11194230-400 135 110 90 35 30 200 250 230 180 160 130 60 110 40 35 30
11194207-600 135 110 90 35 30 200 250 230 180 160 130 60 110 40 35 30
Tool holding device HA parallel HB parallel HE parallel
shank shank shank
Surface TiAlN plus TiAlN plus TiAlN plus
Coolant supply External External External
f steel 1000 11194... 11194... 11194...
h6 (mm/U) ID no. ID no. ID no.
mm mm mm mm
3 6 20 62 0.13 030 O. R. 230 O. R. 430 (O. R.)
3.1 6 20 62 0.13 031 O. R. 231 O. R. 431 (O. R.)
3.2 6 20 62 0.13 032 O. R. 232 O. R. 432 (O. R.)
3.25 6 20 62 0.13 201 O. R. 204 O. R. 207 (O. R.)
3.3 6 20 62 0.13 033 O. R. 233 O. R. 433 (O. R.)
3.4 6 20 62 0.13 034 O. R. 234 O. R. 434 (O. R.)
3.5 6 20 62 0.13 035 O. R. 235 O. R. 435 (O. R.)
www.buypremiumtools.com 53
