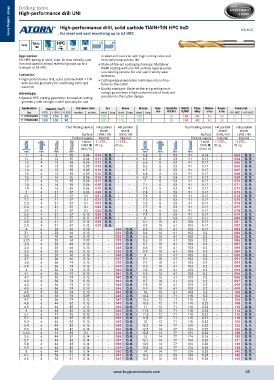

Page 65 - Buy Premium Tools ATORN Catalogue

Drilling tools
High-performance drill UNI

High-performance drill, solid carbide TiAlN+TiN HPC 5xD DIN 6537
for steel and cast machining up to 63 HRC
Metal cutting tools
TiAlN/ HPC HA HB
VHM
TiN UNI
5xD 140° IK
Application: in steel and cast iron with high cutting rates and
For HPC boring in steel, (non-ferrous metals), cast extremely long service life
iron and (special alloys) material groups up to a ƒ State-of-the-art coating technology: Multilayer
strength of 55 HRC. TIAlN coating with one TIN surface layer ensures
Execution: outstanding service life and user-friendly wear
detection
ƒ High-performance drill, solid carbide-TiAlN + TiN ƒ Cutting edge preparation minimises micro-frac-
with special geometry for machining steel and tures on the cutter
cast iron ƒ Quality standard: State-of-the-art grinding tech-
Advantage: nology guarantees a high concentricity of tools and
ƒ Special HPC cutting geometry: Innovative cutting precision in the cutter design
geometry with straight cutter specially for use
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11172010-029 130 100 90 230 110 100 š 110 40 40 30 20 10
11172030-555 130 100 90 230 110 100 š 110 40 40 30 20 10
Tool holding device HA parallel HB parallel Tool holding device HA parallel HB parallel
shank shank shank shank
Surface TiAlN/TiN TiAlN/TiN Surface TiAlN/TiN TiAlN/TiN
Coolant supply Internal Internal Coolant supply Internal Internal
f steel 11172... 11172... f steel 11172... 11172...
h6 1000 ˜ ID no. ID no. h6 1000 ˜ ID no. ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm mm mm
1 4 8 55 0.04 010 O. R. - - 6.3 8 53 91 0.14 - - 063 O. R.
1.1 4 12 55 0.04 011 O. R. - - 6.4 8 53 91 0.14 - - 064 O. R.
1.2 4 12 55 0.05 012 O. R. - - 6.5 8 53 91 0.17 - - 065 O. R.
1.3 4 12 55 0.05 013 O. R. - - 6.6 8 53 91 0.17 - - 066 O. R.
1.4 4 12 55 0.05 014 O. R. - - 6.7 8 53 91 0.17 - - 067 O. R.
1.5 4 12 55 0.05 015 O. R. - - 6.8 8 53 91 0.17 - - 068 O. R.
1.6 4 16 55 0.06 016 O. R. - - 6.9 8 53 91 0.17 - - 069 O. R.
1.7 4 16 55 0.06 017 O. R. - - 7 8 53 91 0.17 - - 070 O. R.
1.8 4 16 55 0.06 018 O. R. - - 7.1 8 53 91 0.17 - - 071 O. R.
1.9 4 16 55 0.06 019 O. R. - - 7.2 8 53 91 0.17 - - 072 O. R.
2 4 21 57 0.06 020 O. R. - - 7.3 8 53 91 0.17 - - 073 O. R.
2.1 4 21 57 0.1 021 O. R. - - 7.4 8 53 91 0.17 - - 074 O. R.
2.2 4 21 57 0.1 022 O. R. - - 7.5 8 53 91 0.17 - - 075 O. R.
2.3 4 21 57 0.1 023 O. R. - - 7.6 8 53 91 0.17 - - 076 O. R.
2.4 4 21 57 0.1 024 O. R. - - 7.7 8 53 91 0.17 - - 077 O. R.
2.5 4 21 57 0.1 025 O. R. - - 7.8 8 53 91 0.17 - - 078 O. R.
2.6 4 21 57 0.12 026 O. R. - - 7.9 8 53 91 0.17 - - 079 O. R.
2.7 4 21 57 0.12 027 O. R. - - 8 8 53 91 0.17 - - 080 O. R.
2.8 4 21 57 0.12 028 O. R. - - 8.1 10 61 103 0.17 - - 081 O. R.
2.9 4 21 57 0.12 029 O. R. - - 8.2 10 61 103 0.17 - - 082 O. R.
3 6 28 66 0.13 - - 030 O. R. 8.3 10 61 103 0.17 - - 083 O. R.
3.1 6 28 66 0.13 - - 031 O. R. 8.4 10 61 103 0.2 - - 084 O. R.
3.2 6 28 66 0.13 - - 032 O. R. 8.5 10 61 103 0.2 - - 085 O. R.
3.25 6 28 66 0.09 - - 325 O. R. 8.6 10 61 103 0.2 - - 086 O. R.
3.3 6 28 66 0.13 - - 033 O. R. 8.7 10 61 103 0.2 - - 087 O. R.
3.4 6 28 66 0.13 - - 034 O. R. 8.8 10 61 103 0.2 - - 088 O. R.
3.5 6 28 66 0.13 - - 035 O. R. 8.9 10 61 103 0.2 - - 089 O. R.
3.6 6 28 66 0.13 - - 036 O. R. 9 10 61 103 0.2 - - 090 O. R.
3.7 6 36 66 0.13 - - 037 O. R. 9.1 10 61 103 0.2 - - 091 O. R.
3.8 6 36 74 0.13 - - 038 O. R. 9.2 10 61 103 0.2 - - 092 O. R.
3.9 6 36 74 0.13 - - 039 O. R. 9.3 10 61 103 0.2 - - 093 O. R.
4 6 36 74 0.13 - - 040 O. R. 9.4 10 61 103 0.2 - - 094 O. R.
4.1 6 36 74 0.13 - - 041 O. R. 9.5 10 61 103 0.2 - - 095 O. R.
4.2 6 36 74 0.13 - - 042 O. R. 9.6 10 61 103 0.2 - - 096 O. R.
4.3 6 36 74 0.13 - - 043 O. R. 9.7 10 61 103 0.2 - - 097 O. R.
4.4 6 36 74 0.13 - - 044 O. R. 9.8 10 61 103 0.2 - - 098 O. R.
4.5 6 36 74 0.13 - - 045 O. R. 9.9 10 61 103 0.2 - - 099 O. R.
4.6 6 36 74 0.13 - - 046 O. R. 10 10 61 103 0.2 - - 100 O. R.
4.65 6 36 74 0.09 - - 465 O. R. 10.2 12 71 118 0.2 - - 102 O. R.
4.7 6 36 74 0.13 - - 047 O. R. 10.5 12 71 118 0.2 - - 105 O. R.
4.8 6 44 82 0.13 - - 048 O. R. 10.8 12 71 118 0.22 - - 108 O. R.
4.9 6 44 82 0.13 - - 049 O. R. 11 12 71 118 0.22 - - 110 O. R.
5 6 44 82 0.13 - - 050 O. R. 11.2 12 71 118 0.22 - - 112 O. R.
5.1 6 44 82 0.13 - - 051 O. R. 11.5 12 71 118 0.22 - - 115 O. R.
5.2 6 44 82 0.13 - - 052 O. R. 11.8 12 71 118 0.22 - - 118 O. R.
5.3 6 44 82 0.13 - - 053 O. R. 12 12 71 118 0.22 - - 120 O. R.
5.4 6 44 82 0.13 - - 054 O. R. 12.2 14 77 124 0.22 - - 122 O. R.
5.5 6 44 82 0.14 - - 055 O. R. 12.5 14 77 124 0.22 - - 125 O. R.
5.55 6 44 82 0.1 - - 555 O. R. 12.8 14 77 124 0.26 - - 128 O. R.
5.6 6 44 82 0.14 - - 056 O. R. 13 14 77 124 0.26 - - 130 O. R.
5.7 6 44 82 0.14 - - 057 O. R. 13.1 14 77 124 0.26 - - 131 O. R.
5.8 6 44 82 0.14 - - 058 O. R. 13.5 14 77 124 0.26 - - 135 O. R.
5.9 6 44 82 0.14 - - 059 O. R. 13.8 14 77 124 0.26 - - 138 O. R.
6 6 44 82 0.14 - - 060 O. R. 14 14 77 124 0.28 - - 140 O. R.
6.1 8 53 91 0.14 - - 061 O. R. 14.2 16 83 133 0.28 - - 142 O. R.
6.2 8 53 91 0.14 - - 062 O. R. 14.5 16 83 133 0.28 - - 145 O. R.
